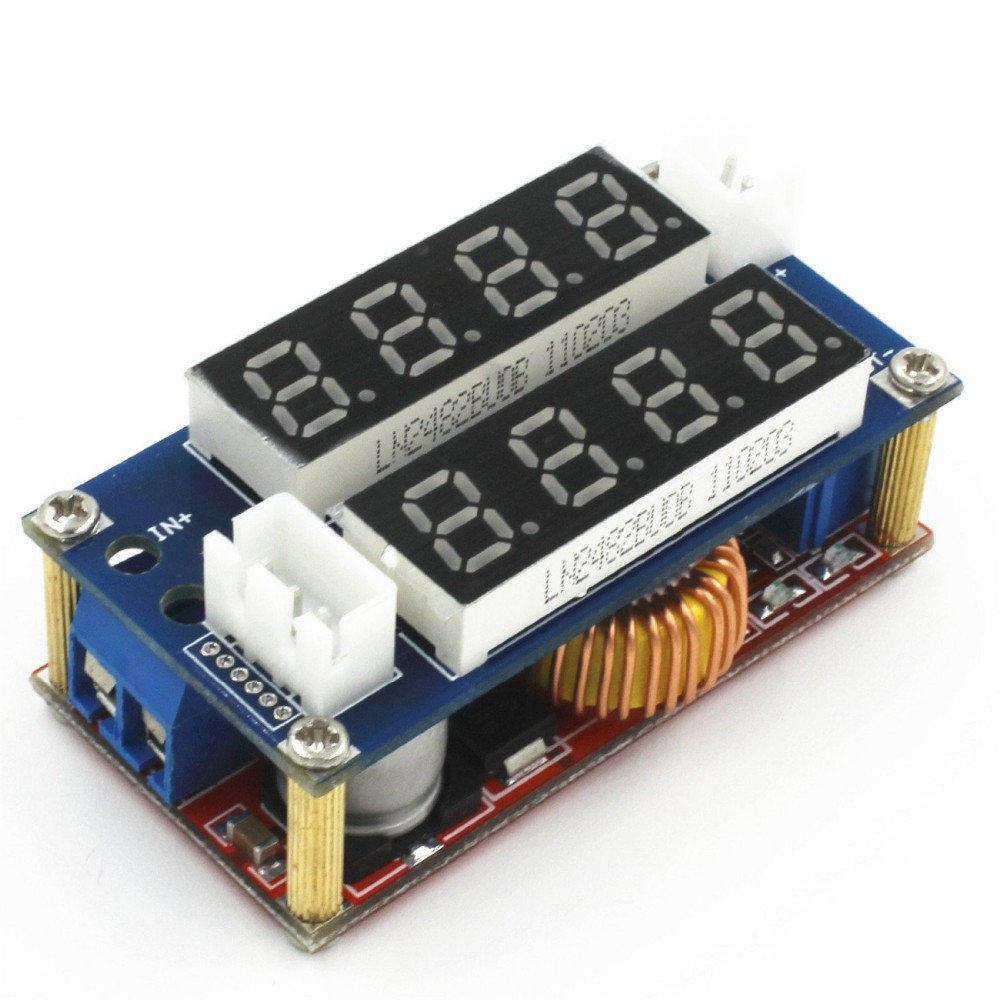

Xl4015 5A Понижуючий перетворювач, регулювання напруги, струму. Led синій+червоний

XL4015 5A Понижуючий перетворювач, регулювання напруги, струму. LED синій+червоний

Понижуючий конвертер постійного струму зібраний на мікросхемі XL4015. Понижуючий конвертер використовується для пониження вхідного напруги і струму в ланцюзі, а також для індикації вихідної напруги і струму. Можна використовувати як: регульоване джерело живлення, зарядний пристрій, лабораторний блок живлення, драйвер для світлодіодів високої потужності.

На верхній стороні корпусу конвертера є два LED дисплея. Верхній – вольтметр (синя підсвічуванням), нижній – амперметр (червона підсвітка) Обидва дисплея LED розраховані на один літерний і три цифрових символу.
Конвертер оснащений світлодіодною індикацією. З боку змінних резисторів є червоний світлодіод – він горить, коли використовується фаза CC (Constant Current). Із зворотного боку є два світлодіоди – синій і червоний. Синій світлодіод горить, коли використовується функція CC (струм стабілізації). Червоний, коли використовується функція CV (напруга стабілізації). Функції CC/CV (Constant Current/ Constant Voltage) дуже корисні, оскільки в будь-який момент часу при будь припустимою навантаженні струм і/або напруження будуть стабільними. Також є можливість передавати дані про струмі й напрузі на мікроконтролер з допомогою послідовного порту, який знаходиться зліва від цифрового амперметра.
Управління знижувальним конвертером здійснюється за допомогою змінних резисторів, що знаходиться на корпусі пристрою. З їх допомогою можна змінювати значення вихідного струму та напруги.

На знижувальному конвертері є дві клемних колодки і один послідовний інтерфейс для підключення вхідного напруги, для підключення якого пристрою до виходу конвертера, для передачі даних про струмі й напрузі на контролер:

- для підключення вхідного напруги має дві клеми-затиску, до яких приєднується джерело вхідної напруги. Позначення контактів IN+, IN-;
- для підключення, якого пристрою до виходу конвертора є клеми-затискачі, до яких приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-;
- послідовний інтерфейс (Serial) може використовуватися для передачі даних про струмі й напрузі на контролер. Позначення контактів GND, RXD, TXD.

Характеристики:
Вхідна напруга 3,3...36В
Вихідна напруга 1,25...32В, регулювання за допомогою змінного резистора
Вихідний струм 0-5А, регулювання за допомогою змінного резистора
