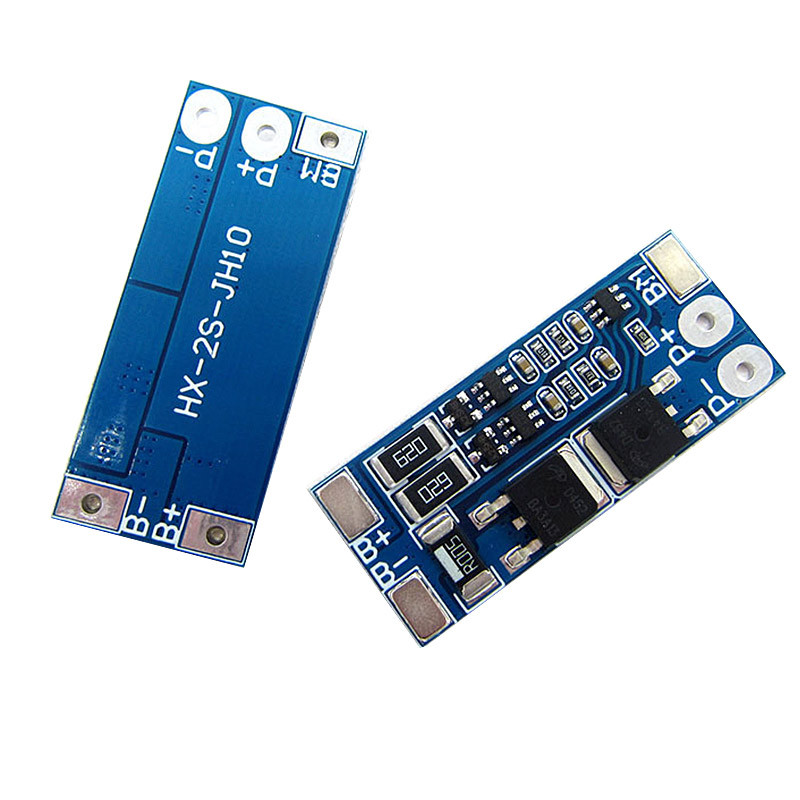

Bms 2S 10A 8.4 В Контролер заряду, розряду Li-ion батарей, балансування

Плата контролю заряду Li-Ion 18650 2S 10A

BMS контролер заряду - розряду 2-х послідовно підключених літій-іонних акумуляторів 8.4 c балансуванням (струм балансування 60мА )Максимальний безперервний струм - 10А , захист від КЗ, піковий струм 20 А , захист від перезаряду і глибокого розряду. Напруга зарядки: 8.4 В-9 Ст. З цим контролером можна не переживати що один з акумуляторів буде недозаряжаться, після досягнення напруги 4,2 На паралельно акумулятору включається балансувальне опір дозволяє дозарядить другий акумулятор.

Технічні характеристики:

Робочі напруги: 5.0-8.4 V
Захист від перезаряду: 4.25 v ±0.05 V
Захист від глибокого розряду: 2.5 V ±0.05 В
Максимальний безперервний струм: 10A
Струм балансування: 60-80 mA.
Напруги/Ток ЗУ: 8.4...9V 2A MAX.

На платі є захист від короткого замикання.

Підключення:

Р - до мінуса навантаження/зарядки.

Р + до плюса навантаження/зарядки.

В - до мінуса акумуляторної складання.

ВМ - до середньої точки складання акумуляторів.

В + до плюса акумуляторної складання.

Для активації схеми потрібно підключити зарядний пристрій.

Схема захисту не є зарядним контролером.

Для заряду використовуйте спеціалізовані з/у з алгоритмом CC/CV.

Напруга зарядного пристрою - 8.4 V.

Струм заряду в залежності від акумуляторів - зазвичай 50 --- 100 % від ємності акумулятора.
