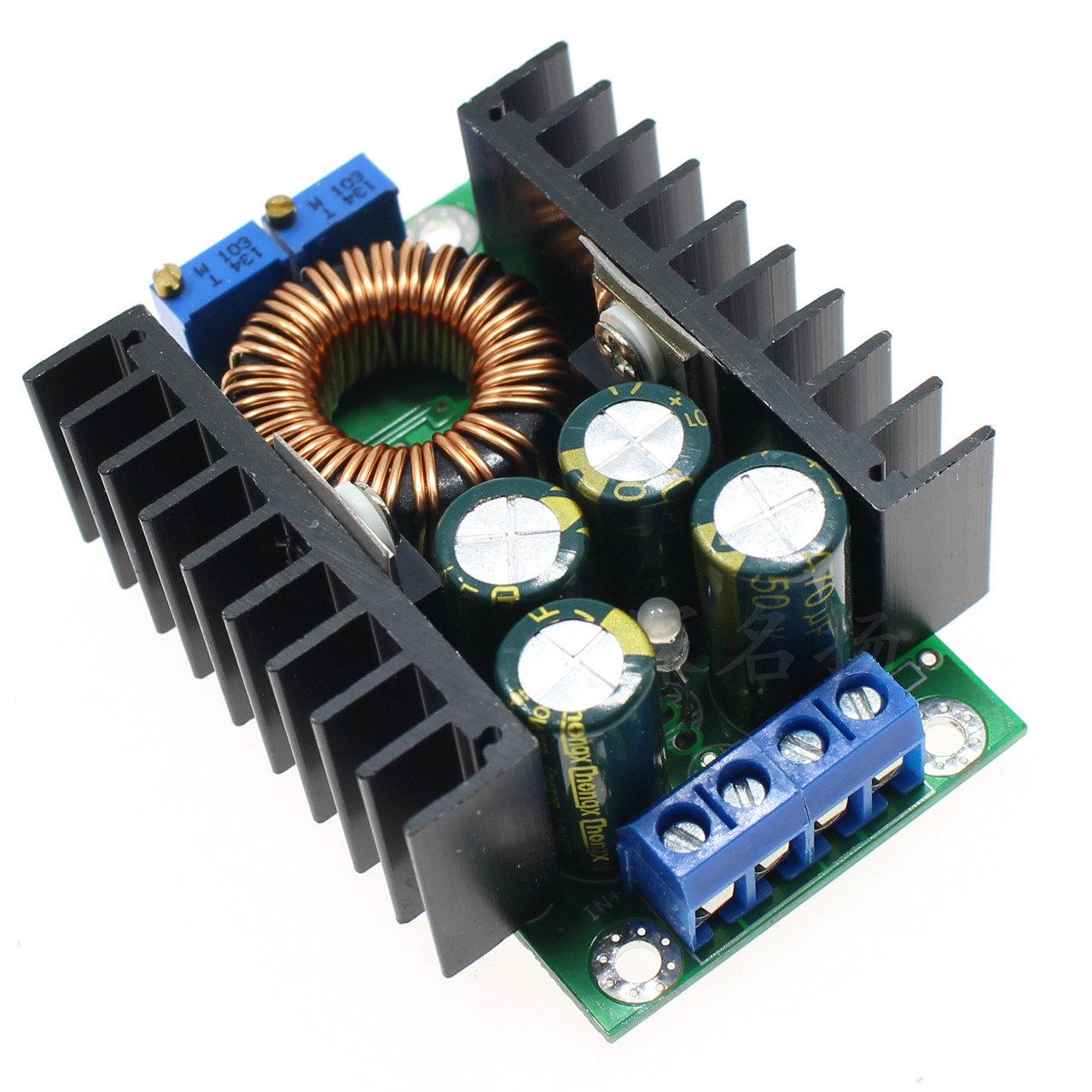

Регульований знижувальний 8 А-перетворювач на Xl4016E1, з регулюванням струму та напруги

Регульований знижувальний 8 А-перетворювач на XL4016E1, з регулюванням струму та напруги

Потужний DC-DC перетворювач напруги на мікросхемі XL4016, що перетворюється з напруги від 7 до 40 В на вихідну напругу від 1.25 до 35 В за максимального струму до 8 А. Вихідна напруга зручно регулюється змінним резистором, поєднаним з вимикачем живлення. Для великих значень вихідних струмів потрібне додаткове примусове охолодження.

Цей модуль використовує чип-регулятор типу xl4016, з подвійним випрямлячем mbr10200.

Характеристики:

• Мікросхема перетворювача: XL4016
• Випрямляч: MBR10200
• Тип регулювання: ШІМ модуляція
• Вхідна напруга: від 4 В до 40 В постійного струму
• Регулювання вихідної напруги: змінний резистор із вимикачем живлення
• Вихідна напруга: від 1.25В до 36В
• Максимальний струм навантаження: 8А
• Максимальна вихідна потужність: 200 Вт
• Ефективність перетворення: 94%
• Частота перемикання: 180 кГц
• Зовнішні розміри: 61 x 41 x 27 мм
• Охолодження: пасивне. Під час струму понад 5 А потрібне примусове охолодження
