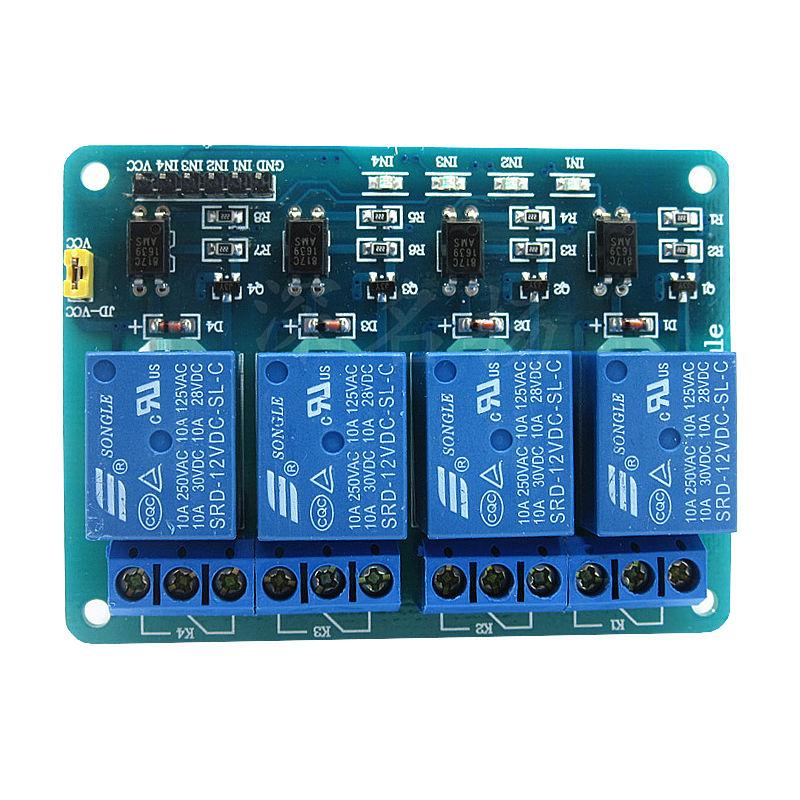

Модуль 4 реле 12V з оптороз'язкою для Arduino
120 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 86033
Двенадцативольтовый чотирьохканальний релейний модуль призначений для управління чотирма силовими навантаженнями допомогою Arduino або інших контролерів.
Для використання релейного модуля до нього потрібно підключити керований пристрій. Потім потрібно підключити живлення 12В до висновків Vcc і Gnd модуля. Після чого до керуючим висновків IN1-IN4 релейного модуля можна підключати мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи.
Релейний модуль має два інтерфейси для підключення керуючого мікроконтролера і для підключення керованих приладів до реле. Для підключення релейного модуля до керуючого пристрою використовується 6-ти контактний коннектор. Контакти GND і VCC для підключення живлячої напруги 12В, висновки IN1-IN4 для підключення керуючого сигналу.
Для підключення навантаження до реле на платі є 12 гвинтових контактів, по 3 на кожне реле.
Живлення релейного модуля може здійснюватися виключно від зовнішніх джерел живлення.
Характеристики:
- робочий струм реле: 10 - 15мА (кожного)
- напруга живлення реле 12В
- реле SRD-12VDC-SL-C AC250V 10A
- габаритний розмір: 75 x 55 x 18 мм
- вага: 30 г
Основні атрибути | |
---|---|
Виробник | Arduino |
Тип | Модуль |
