Модуль 2 реле твердотільних 5V

Даний модуль призначений для комутації змінного напруги. Найчастіше твердотільне реле служить в якості вмикача/вимикача потужних ланцюгів. За допомогою даного модуля можна підключати ланцюг управління, управляти електродвигунами, підтримувати одну температуру в процесах промислового виробництва і т. д.

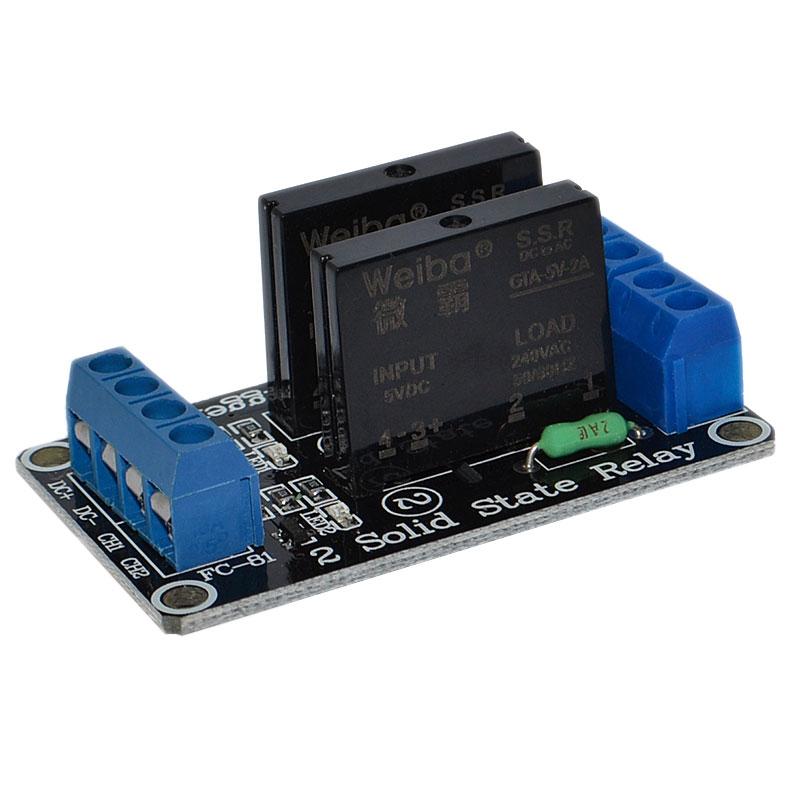

Плата модуля спроектирована на базе 2 твердотельных реле компании Weiba, 2 светодиодов (сигнализируют о состоянии реле) и прочих вспомогательных компонентов, которые обеспечивают правильную работу модуля. Твердотельное реле обладает теми же функциями что и электромагнитное. Главной особенностью данного реле является отсутствие механических частей, что позволяет обеспечить бесшумную работу модуля и более длительный срок его эксплуатации. В связи с тем, что изоляция обеспечивается оптосимистором, с помощью данного реле невозможно коммутировать нагрузку постоянного тока.

Твердотільне реле складається з 4 ланцюгів: первинної, тригерній, перемикає і захисної. Перша ланцюг призначена для прийому сигналу управління і забезпечення ізоляції між вхідний і вихідний ланцюгом. Тригерна ланцюг перемикає вихід реле, а перемикає ланцюг подає напруга на навантаження. Остання ланцюг призначена для реле захисту від можливих пошкоджень.

Нагрузкой может быть устройство с током до 2 А, где диапазон переменного напряжения находится в пределах от 75 до 264 В. Также особенностями твердотельного реле являются: небольшие габариты, встроенная защита от помех, высокое быстродействие и большой срок службы.

На плате модуля расположены 3 клеммника для подключения нагрузки, питания и управляющего устройства. Назначения контактов клеммников:
