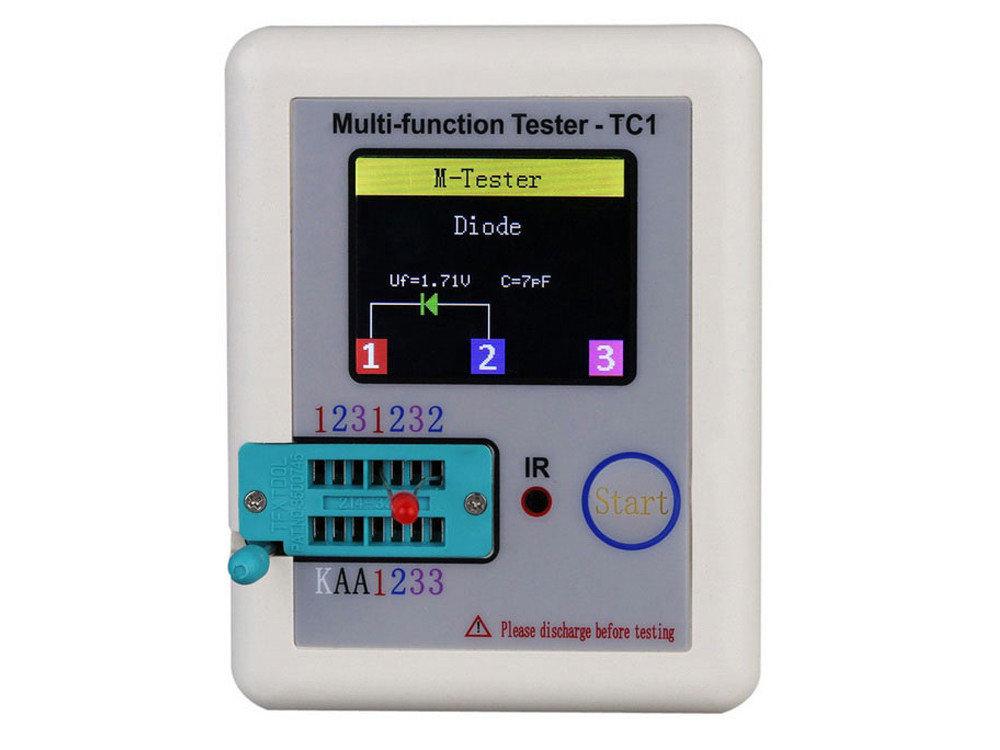

Тестер радіокомпонентів LCR-TC1, Вимірювач ESR LCR, ATmega324PA, акумулятор 450mAh

Характеристики

Опис

Нова модель універсального тестера радіокомпонентів LCR-TC1 заснована на мікроконтролері ATmega324PA. У цю версію встановлюється кольоровий дисплей TFT 1,8".

От других подобных тестеров отличается конструкцией в готовом корпусе и наличием литиевого аккумулятора ёмкостью 450 mAh. Наличием двух новых функций: распознавание ИК посылок от пультов управления и проверка стабилитронов с напряжением до 30 В.
Для стабилитронов в панельке есть специальные контакты, обозначенные как "К" и "А". Катод и анод соответственно. Подключаем стабилитрон соблюдая полярность, жмем Start и видим параметры.

В тестере собран преобразователь на два выходных напряжения. Одно около 8 В подается на стабилизатор 7805 и идет на питание цифровой части. Второе же, около 34 В предназначено для проверки стабилитронов. Тут все просто, вместе с резистором на 10 кОм стабилитрон образует параметрический стабилизатор, напряжение с которого поступает на вход МК.

Отображает распиновку компонентов, графический рисунок:
1) Транзисторы - Биполярные, Полевые
2) Диоды < 4,5 В
3) Диодные сборки 0,01 - 4,5 В
4) Светодиоды
5) Измеряет напряжение 0,1 - 4,5 В
6) Тиристоры, Симисторы - IGT < 6mA
7) Стабилитроны - напряжение пробоя 0,01 - 30 В
8) Сопротивление (R) - 0...50 МОм, макс. резрешение 0.01 Ом
9) Конденсаторы:
   - Емкость (C) - 0...100000 мкФ, макс. разрешение 0.01 пФ;
   - ESR макс. разрешение 0.01 Ом;
   - Измерение потерь Vloss(%)
10) Индуктивность (L): 10 мкГн - 20 Гн, макс. разрешение 0.01 мГн;
- Резонансний метод 0.1 МкГн - 2 мГн, макс. дозвіл 0.01 мкГн.

Крім самого тестера в комплект входить:
Щупи
Перемичка для калібрування
Конденсатор на 1мкФ
Світлодіод
Кабель MicroUSB для зарядки

Характеристики:
Кольоровий дисплей TFT 1,8" роздільною здатністю 160х128.
Вбудований акумулятор ємністю 450 mAh.
Розмір: 8,8 x 8x 2,8 см
Вага: 111,5 р
