Arduino esp8266 esp-01 lwip ap+sta Wi-Fi модуль

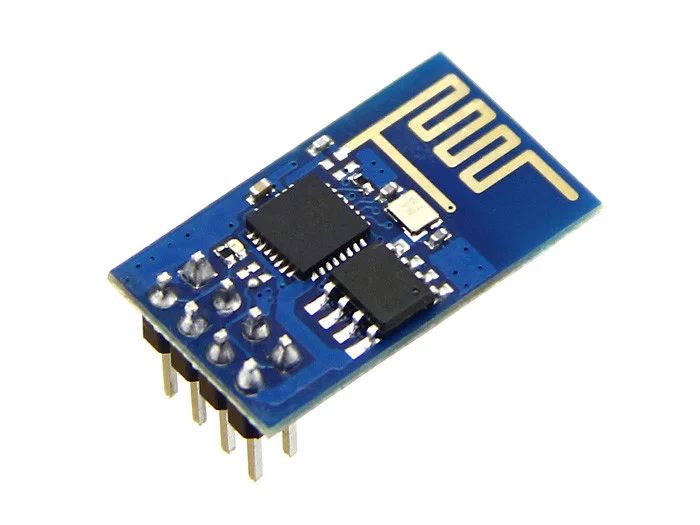

WIFI для Ардуїнов ESP-01 Модуль

Мініатюрний WiFi модуль на базі новітньої мікросхеми ESP8266 з вбудованим стеком TCP/IP і управлінням AT-командами. Чіп створений для використання в розумних розетках, mesh-мережах, IP-камери, бездротових сенсорах, носимой електроніці і так далі. Одним словом, ESP8266 з'явився на світ, щоб стати мозком прийдешнього «Інтернету речей».

Предусмотрено два варианта использования чипа: 1) в виде моста UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi; 2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.

Версия ПО модуля:

• version:0.25.0.0(Jun 5 2015 16:27:16)
• SDK version:1.1.1
• Ai-Thinker Technology Co. Ltd.
• Jun 23 2015 23:23:50

Характеристики:

• поддержка WiFi протоколов 802.11 b/g/n
• Wi-Fi Direct (P2P), soft-AP
• встроенный стек TCP/IP
• встроенный TR переключатель, balun, LNA, усилитель мощности и соответствие сети
• встроенный PLL, регуляторы, и система управления питанием
• выходная мощность +20.5 дБм в режиме 802.11b
• поддержка диверсити антенн
• ток утечки в выключенном состоянии до 10 мкА
• SDIO 2.0, SPI, UART
• STBC, 1x1 MIMO, 2x1 MIMO
• A-MPDU & A-MSDU aggregation & 0.4μs guard interval
• пробуждение и посыл пакетов за время до 22 мс
• потребление в режиме Standby до 1.0 мВт (DTIM3)
• размеры: 24.5х14 мм

Выводы:

• Vcc - питание, +3,3В (максимально 3,6В)
• GND - общий
• TXD - передача данных (уровень 3,3В)
• RXD - приём данных (уровень 3,3В)
• CH_PD - вимикання модуля (низький рівень активний, для включення модуля слід подати Vcc)
• GPIO0 - виведення загального призначення 0
• GPIO2 - виведення загального призначення 2
• RST - скидання модуля (низький рівень активний)
