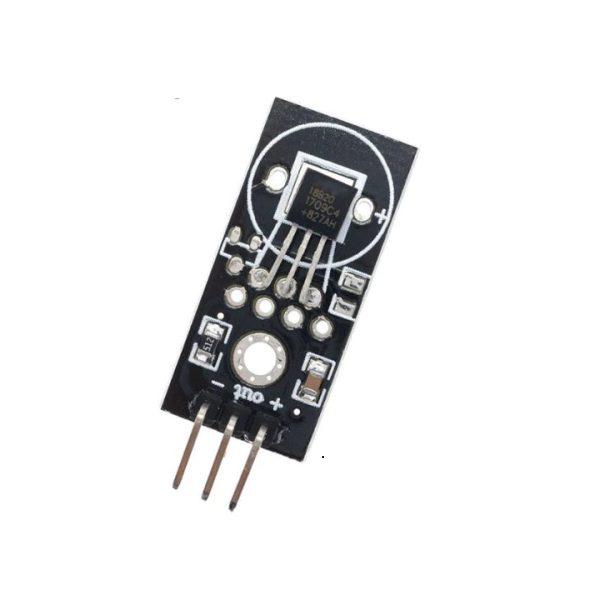

Модуль для датчика температури DS18B20, Arduino

Датчик температури повітря з цифровим представленням даних на виході. Призначений для роботи спільно з мікроконтролером. Основний компонент – мікросхема ds18b20, перетворює температуру корпусу в передану інформацію щодо послідовної двопровідної шині даних 1-Wire. На шину даних можна встановити кілька таких датчиків використовуючи один висновок МК. Модуль датчика температури ds18b20 застосовується для вимірювання температури повітря в приміщенні і на відкритому повітрі. Використовується як зручний засіб установки мікросхеми ds18b20 в контрольованих точках. Добре підходить для вивчення МС ds18b20. З допомогою датчика KY-001 збирають кімнатні термометри та автоматичні метеостанції. Модуль KY-001 невід'ємна частина систем класу розумний будинок.

Характеристики

Харчування
напруга 3...5,5 В
струм 10 мА
Діапазон вимірювання температури -55...125 °С
Роздільна здатність 9...12 біт
Точність ±0,5 °С в діапазоні -10...+85 °С
Час вимірювання при роздільною здатністю 12 біт становить 0,75 із

Компоненти

Мікросхема ds18b20.

Опис роботи, регістрів, харчування. Формат інформаційної посилки. Пам'ять, конфігурування, ініціалізація, команди. Приклад програми для PIC16. Характеристики, обчислення контрольної суми. Все це міститься в описі виробника.
Завантажити файл опису російською мовою.

Резистор.

R1 опором 4,7 кОм виконує функцію "підтягування" рівнів лог. 1 вихідного цифрового сигналу до величини напруги живлення.

Світлодіод.

На платі модуля KY-001 розташований світлодіодний індикатор включення живлення.

Контакти KY-001, підключення

Контакт з маркуванням I – з'єднується із загальним проводом.
Середній контакт в з'єднувачі – харчування.
Контакт S – вихід даних.

Можливо два варіанти харчування. Звичайне харчування, коли полюса з'єднуються з середнім контактом і промаркованим I. Другий варіант – паразитне живлення, берущееся з інформаційної шини. При паразитном харчуванні для підключення достатньо 2 дроти на відміну від звичайного коли потрібно 3 дроти.
