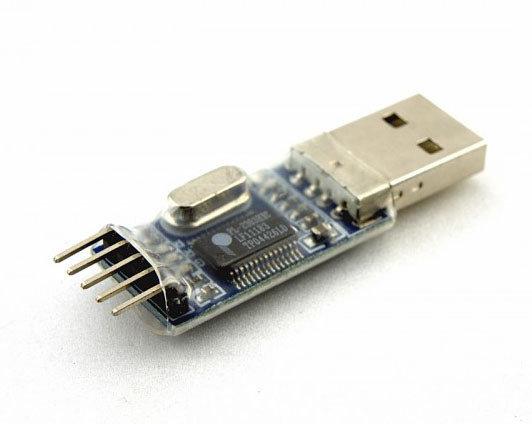

Адаптер usb rs232 ttl pl2303 Arduino

Конвертер сигналів USB у сигнали TTL, зібраний на мікросхемі PL-2303HX для Arduino.

USB PL2303 — RS232 TTL конвертер використовується для програмування  мікросхем і мікроконтролерів, що підтримують рівні сигналів TTL (0-5 В). Практичне застосування — прошивання різних пристроїв на мікроконтролерах.
Для використання USB PL2303 — RS232 TTL конвертера потрібно під'єднати його до USB порту комп'ютера, водночас має загорітися червоний світлодіод, позначений на платі G. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і приєднуваним до нього пристроєм. Потім під'єднати до виведення конвертера пристрій, який потрібно програмувати, і починати роботу. Корпус конвертера обтягнутий плівкою для захисту від статичної електрики та забруднення. На платі конвертера розміщено ще два світлодіоди, позначені R і R.
Керування конвертером здійснюється через USB-порт комп'ютера за допомогою спеціальних програм.
USB PL2303 — RS232 TTL конвертер має два інтерфейси для під'єднання до комп'ютера та для під'єднання програмованих пристроїв:

• для під'єднання пристрою до комп'ютера використовується стандартний USB інтерфейс;
• для під'єднання програмованих пристроїв використовується 5 контактний штировий інтерфейс. Позначення контактів: 3.3V — живлення пристроїв із рівнем сигналу TTL 3,3 В; 5.0V — живлення пристроїв із рівнем сигналу TTL 5В; RXD — вживання даних; TXD — передавання даних; GND — загальний контакт.

Живлення конвертера здійснюється від USB-порту комп'ютера напругою 5 В.

Характеристики:

конвертер сигналів USB у сигнали TTL;
підтримується операційними системами: Win7/Vista/XP/2000/ME/98;
конвертер зібраний на мікросхемі: PL-2303HX;
напруга живлення: 5 В (від USB-порту комп'ютера);
інтерфейс під'єднання до комп'ютера: USB 2.0;
підтримка рівнів сигналів TTL: 3,3 і 5В;
світлодіодна індикація;
статична захисна плівка;
робоча температура -40 °C – +85 °C;
габарити модуля: 50,7 х 15,2 х 7,6 мм;
вага модуля: 5 г.
