Імпульсний dc-dc понижуючий перетворювач на Xl4015, вх. 5-32 В, вих. 1,25-30 В, Icтаб.рег. 0-5А,

Знижувальний перетворювач XL4015-E1 призначений для регулювання вихідної напруги постійного струму. Модуль можна застосовувати в приладах, які вимагають рівень напруги нижче від мережі живлення (заряджання літієвих акумуляторів, живлення високовольтних світлодіодів тощо). Даним модуль є поліпшеним аналогом модуля LM2596S.

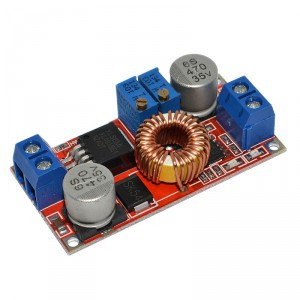

Плата модуля спроєктована на базі мікросхеми XL4015. Мікросхема XL4015 має 5 виводів і виготовлена в корпусі «TO263-5L». Схема регульованого токоугранування та компатора, яка відповідає за індикацію закінчення заряду, спроєктовані на основі операційного підсилювача LM358. Порівнюючи з його аналогом, цей модуль має 2 підстройкові резистори опір 10 кОм. За допомогою одного потенціометра можна регулювати вихідну напругу, відповідно інший змінний резистор слугує для регулювання сили струму.

За наявності навантаження, у якої сила струму вища за 4 А необхідно встановити радіатор. Встановлюється радіатор на корпус мікросхеми або плату перетворювача, але під час встановлення необхідно дотримуватися ізоляції струмопровідних частин від тепловідведення. Мікросхема модуля має захист від КЗ (короткого замикання) і перегрівання (спрацьовує за температури вище ніж 125 °C). Також модуль має обмеження струму (спрацьовує за 8 А).

На платі модуля є 4 виведення:


Також на платі є 2 світлодіоди:


Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.

Технічні характеристики модуля:
