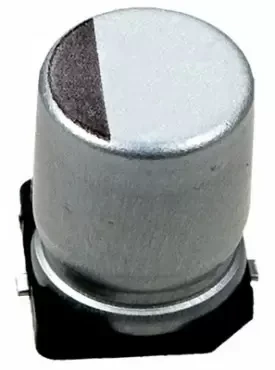

Конденсатор електролітичний SMD 2.2 мкФ х 50В

Конденсатор електролітичний SMD 2.2 мкФ х 50В

SMD (чіп) конденсатори електролітичні – накопичувальне пристрій постійної ємності для поверхневого монтажу, діапазон накопичення заряду від 1мкФ до 1500мкФ при напрузі від 4В до 100В. Допустиме відхилення ємності складає ±20%.

Конденсатори виконано у вигляді алюмінієвого циліндричного корпусу, встановленого в монтажний висновок. Мають полярний тип конструкції, що передбачає дотримання полярності при підключенні конденсаторів в схему. Полярність висновків, короткі технічні дані, а також маркування конденсатора вказані на торцевій частині корпусу. Негативний висновок визначається зафарбованої областю кришки конденсатора.

Конструктивно електролітичні SMD конденсатори в залежності від габаритних розмірів корпусу поділяються на кілька типоразмерных груп: B (4x5,4), C (5x5,4), D (6,3x5,4), E (8x6,5), F (8x10,5), G (10x10,5), H (6,3x7,7).

Конденсатори забезпечуються запобіжним клапаном, що являє собою хрестоподібні надсічки на верхній кришці корпусу (також можуть бути у формі літери До або Т), які дають можливість запобігання характерного вибуху конденсатора і супутніх пошкоджень інших елементів схеми. Перегрів, пробій або переполюсовка електролітичного SMD конденсатори супроводжується накопиченням надлишкового тиску парів газу електроліту. Спрацьовування запобіжного клапана відбувається при здутті корпусу по надсечкам і викиді накопиченого тиску. Встановлення конденсаторів на друковану плату виконується методом оплавлення припою за допомогою інфрачервоного нагріву або струменя гарячого газу.

Не рекомендується виробляти пайку в паровій фазі. Процес пайки при цьому проводиться одноразово. Слід зазначити, що для ефективного спрацьовування запобіжного клапана необхідно забезпечити навколо нього простір у радіусі не менше 3 мм. Підвищена робоча температура середовища становить не більше +105°С знижена робоча температура – не нижче -40°С. Граничний тангенс кута втрат не вище 0,26, максимальний струм витоку – 3мкА. Напрацювання при максимальній температурі становить не менше 2000 ч.

Застосовуються електролітичні SMD конденсатори з високою ємністю в моніторах теле-, аудіо-, відео - і комп'ютерної електроніки, комунікаційних пристроях, побутової техніки та іншої радіоелектронної апаратури.
