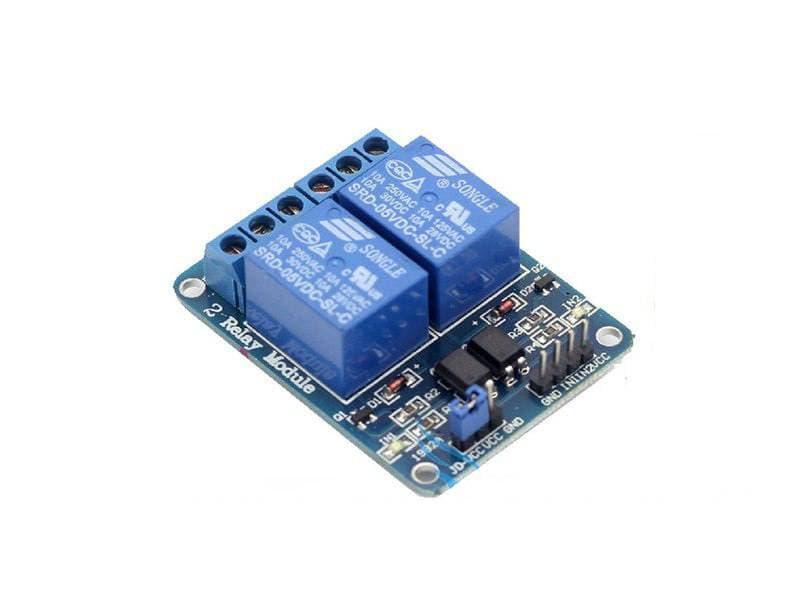

Двох канальний модуль реле 5В 10А з опторозвязкой

Може управлятися безпосередньо з висновків мікроконтролера (Arduino і подібними). Максимальний струм навантаження 10А при напрузі 250В.

Якщо вам потрібна повна електрична ізоляція, підключіть пін "Vcc" на реле до висновку +5В на Arduino, але не підключайтеся до висновку Gnd на Arduino. Приберіть джампер Vcc to JD-Vcc. Підключіть окреме живлення +5В (від іншого джерела живлення) до висновку "JD-Vcc" і Gnd з плати - це дасть харчування для транзистора оптрона і обмотки реле.

Якщо ж вам досить ізоляції реле, то можна просто підключити модуль від висновків Arduino +5В і Gnd і залишити джампер Vcc to JD-Vcc на своєму місці.

Важливо: для замикання реле потрібно подати на керуючий вхід низький логічний рівень (LOW), тоді реле замикається і світлодіод загоряється, для розмикання реле потрібно подати рівень логічної одиниці (HIGH). Не можна встановлювати перемичку оптичної ізоляції між пінами JVcc і GND!

Призначення контактів на платі модуля

Схема модуля (на прикладі одного каналу)
