Плата контролю заряду Li-Ion 18650 4S 5A

При використанні Li-Ion акумуляторних батарей важливим питанням є правильне їх зарядка, так як прості акумулятора 18650 не мають вбудованих контролерів заряду. З цієї причини батареї легко можна перезарядити, що може викликати вибух або як мінімум значно зменшить термін служби. Повний розряд цих батарей також тягне за собою неможливість їх використання, критичне напруження глибокого розряду для такого типу акумуляторів становить близько 2.4 Ст.

Акумулятор Li-ion 18650 використовуються як клітинки в збірних батареях сучасних нетбуків і ноутбуків. Після виходу з ладу частини комірок або самого комп'ютера часто виникає бажання використовувати залишилися робочі батареї в інших цілях. Так умільці замінюють Ni-Cd батареї з шурупокрутів на Li-Ion акумулятори 18650. Для цього в обов'язковому порядку буде потрібно контролер зарядки з системами додаткового захисту.

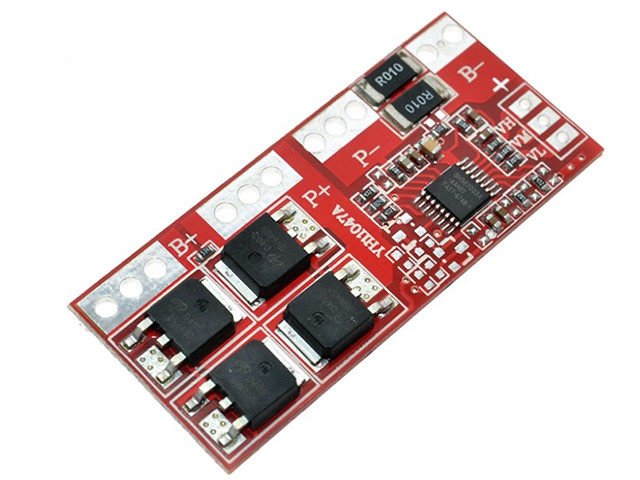

Так можна використовувати 4-канальний модуль зарядки 4S 16.8 він виготовлений на невеликій друкарській платі і містить контролер заряду Li-Ion акумуляторних батарей, а також всі необхідні системи захисту. Під час роботи модуль автоматично повністю відключає зарядку всіх акумуляторів при досягненні напруги 4.2 на будь-який з чотирьох батарей, а при падінні напруги до 2.5 знову включає зарядку. Таким чином цей пристрій може значно продовжити термін служби акумуляторів.

Модуль має захист від короткого замикання і перевантаження по струму. Він забезпечить безпеку використання Li-ion батарей 18650 і значно продовжить термін їх служби.

Схема підключення модуля:

Характеристики:

підтримуваний тип акумуляторів: 4S Li-ion 18650;
вхідна напруга: 14.4, 14.8, 16.8 В;
напруга повного заряду: 16.8 В (4.15 ± 0.05 на кожну батарею);
напруга розряду: 10 В (2.5 ± 0.08 на кожну батарею);
робочий струм: 10 A, c радіатором 15 А;
миттєва перевантаження: до 30 А;
робоча температура: від -40 до +85 ° С;
розміри модуля: 50 х 22 x 3.5 мм;
вага: 5 р.
