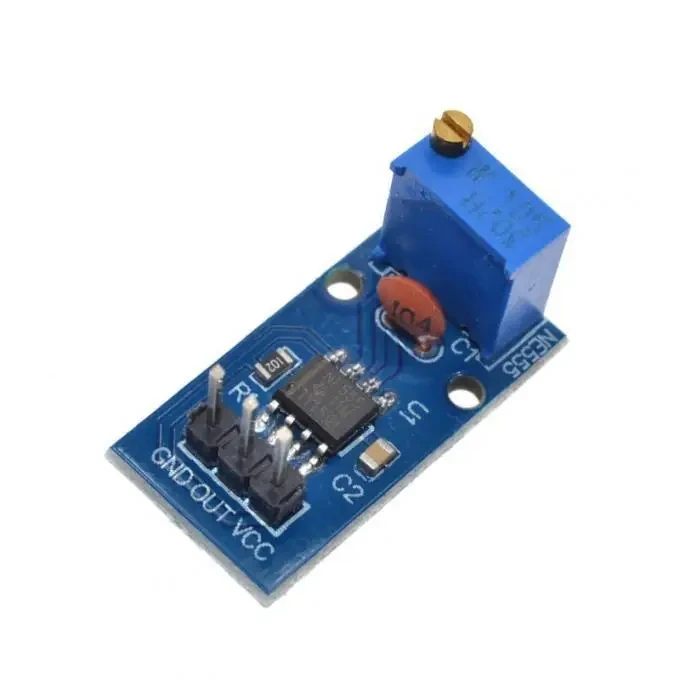

Модуль генератор імпульсів на NE555 MIHI

Модуль генератора імпульсів із регульованою частотою, що ґрунтується на чипі NE555, є простим і ефективним засобом створення імпульсних сигналів зі змінною частотою. NE555 є популярним інтегральним таймером, який здатний генерувати прямокутні хвилі різної частоти.

Модуль NE555 зазвичай містить різні елементи керування, як-от потенціометр для регулювання частоти, конденсатори та резистори для настроювання параметрів генератора імпульсів. Через свою простоту та доступність він широко використовується в електроніці та робототехніці.

За допомогою модуля генератора імпульсів із регульованою частотою NE555 ви можете настроїти імпульсну частоту від декількох герц до кількох кілогерц залежно від значення резисторів і конденсаторів, які використовуються. Цей модуль може бути використаний для створення імпульсних сигналів для різних застосувань, як-от генерація звукових ефектів, модуляція сигналів, тестування електронних пристроїв і багато іншого.

Важливо зазначити, що модуль генератора імпульсів із регульованою частотою NE555 має свої обмеження за точністю частоти та стабільності. Якщо потрібні точніші та стабільніші генерації імпульсів, можуть бути розглянуті інші альтернативи, як-от кварцові генератори або мікроконтролери з вбудованими таймерами.

Загалом модуль генератора імпульсів із регульованою частотою NE555 — це корисний інструмент для створення імпульсів із регульованою частотою в електронних проєктах.

Характеристики

-Основні

- Вхідна напруга —

5 - 12 В

-Рабічний струм

≥100 мA

-Східний струм

35 мA

-Амплітуда

4.2 V-П_П до 11.4 V V-П

-Додаткові

- Розміри —

29 х 12 мм

-Тип мікросхеми —

NE555
