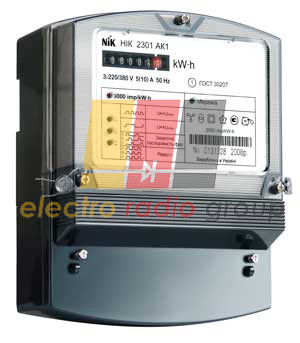

Електролічильник НіК 2301 АП3 3*220/380В (5-120А) дн.м. +

Технічні характеристики трифазного лічильника НІК 2301 АП3-127

Клас точності 1,0 (ГОСТ 30207)

Номінальна напруга трифазного лічильника НІК 2301 АП3-127 3×220/380 Uн, В

Допустиме відхилення напруги мережі від -20 % до +15 %

Номінальна сила струму Ін 5 A

Максимальна сила струму, Імакс, для лічильника прямого включення АП3-127 120 A

Номінальна частота 50 Гц

Чутливість, від Ін 0,4 %

Міжповірочний інтервал 16 років

Споживана потужність,
В ланцюгах напруги не більш 8; (≤1,5) В·A (Вт)
В колах струму (I = Ін) не більше 0,05·A (Вт)

Кількість розрядів лічильного механізму 6+1

Постійна лічильника 8000 імп/кВт·год

Тривалість імпульсів додаткового виходу 80 мс

Діапазон температури:
робочої від – 40 °C до + 55 °C
зберігання від – 40 °C до + 70 °C

Відносна вологість < 95 % при 30 °C

Маса не більше 2,3 кг

Властивості трифазного лічильника НІК 2301 АП3-127

Вимірювання активної електричної енергії;
Захист від розкрадань енергії (індикація неправильних підключень, зворотного напрямку струму, занижених і завищених фазних напруг);
Удосконалена колодка затискачів, що забезпечує надійність кріплення проводів;
Підвищена ступінь захисту від впливу постійних і змінних магнітних полів у відповідність з вимогами СОУ-Н МПЕ 40.1.35.110:2005;
Можливість застосування в АСКОЕ;
Технологічний запас по класу точності становить не менше 50%;
Мале власне енергоспоживання;
Розширений температурний діапазон: від -40 °С до +55 °С);
Сучасний дизайн корпусу;
Зручність монтажу (приєднувальні розміри і компонування затискний плати забезпечують установку при заміні індукційних лічильників без доопрацювання підключаються кабельних ліній);
Конструкція корпусів, що відповідає міжнародним стандартам (в тому числі для встановлення лічильника на рейку ТН -35).
Можливість установки на DIN-рейку
Номер у Державному реєстрі засобів вимірювальної техніки: У2299-06
