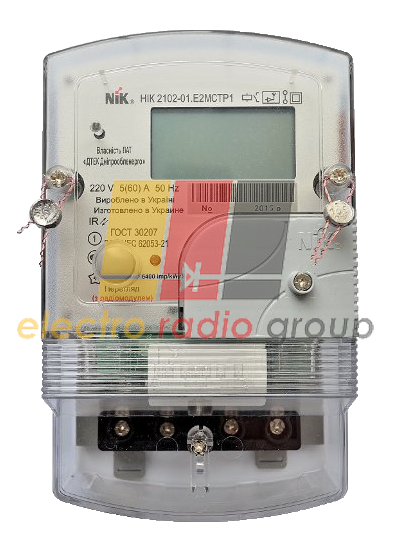

Електролічильник НіК 2102-01 Е2МСТР1 220В (5-60А) з радіомодул. (ZigBee) та реле упр. потуж. дн.м. +

Лічильник НІК 2102-01.Е2МСТР1 призначений для вимірювання електричної активної енергії, а також організації багатотарифного обліку в однофазних колах змінного струму. Розміри моделі дозволяють її використовувати для заміни застарілих індукційних лічильників без яких-небудь доопрацювань кабельних ліній. Працює при номінальній напрузі 220 В та силі струму 5 - 60 А, має вбудовані інтерфейси: імпульсний вихід, оптопорт, радіоканал (ZigBee), реле керування навантаженням, датчики магнітного та електромагнітного поля.

Призначення лічильника
Лічильник електричної енергії НІК 2102-01.Е2ххТхх призначений для вимірювання електричної активної енергії, миттєвих значень напруги, сили струму, а також організації багатотарифного обліку в однофазних ланцюгах змінного струму в комунально-побутовій сфері або в інших галузях.

Технічні характеристики
Лічильник типу НІК 2102-01.E2xxTxx відповідає вимогам ГОСТ 30207-94, ДСТУ IEC 61036-2001 і СОУН МПЕ 40.1.35.110:2005 (має підвищений ступінь захисту від впливів як змінних, так і постійних магнітних полів).

Клас точності
1 (ГОСТ 30207, ДСТУ IEC 61036)
Номінальна сила струму
5 А
Максимальна сила струму
60 А
Номінальна напруга
220 В
Максимальна напруга
253 В
Мінімальна напруга
143
Передаточне число
6400 імп/кВт·год)
Номінальна частота
50 Гц
Чутливість
12,5 мА
Кількість вимірювальних елементів
2
Тип індикатора
РКІ
Кількість тарифів / часових зон
до 4 / до 12
Зберігання щоденної спожитої енергії за всіма тарифами
до 63 діб
Зберігання щомісячної спожитої енергії за всіма тарифами
до 48 місяців
Зберігання профілю навантаження з періодом інтеграції 30 хвилин
до 63 діб
Міжповірочний інтервал 16 років
Термін служби 30 років
Маса не більше 1 кг
Робочий діапазон температур
-40 º с до +55 º с
Пристрій і принцип роботи
Вимірювання активної електричної енергії проводиться за допомогою аналого-цифрового перетворення електричних сигналів, які надходять від первинних перетворювачів струму і напруги на АЦП мікроконтролера. Програма мікроконтролера розраховує ефективні значення сили струму, напруги, потужності і значення активної енергії, сумарно і по кожному тарифом.

В якості основного індикатора у пристрої застосовано семисегментний РКІ дисплей з додатковими символами.

Режим роботи лічильника НІК 2102-01.Е2ххТхх відображається на додатковому індикаторі лицьовій панелі "6400 imp/kw•h", який показує наявність напруги на затискачах і формує світлові імпульси, частота яких пропорційна споживаної потужності.

Для перемикання між виміряними та обчисленими величинами, які виводяться на РКІ, лічильник оснащений кнопкою "попередній Перегляд".

Микроконтроллер счетчика содержит часы реального времени, стабилизированные кварцевым резонатором, которые отчисляют годы, месяцы, дни недели, часа, минуты и секунды. Данные часов используются для выполнения программы тарифов, формирования периодов интеграции  средней мощности и регистрации событий с часовой меткой. Имеется функция перехода на зимнее и летнее время. Переход времени может осуществляться в автоматическом режиме, или по дате, которая устанавливается вручную при параметризации. Вбудовані годинник лічильника живляться від внутрішньої батареї, яка підтримує їх працездатність при відсутності напруги мережі. Гарантована тривалість автономної роботи годинника лічильника від внутрішньої батареї, при відсутності зовнішнього живлення, становить 5 років.

Для роботи електронних кіл лічильника використовується вбудований імпульсний джерело живлення.
