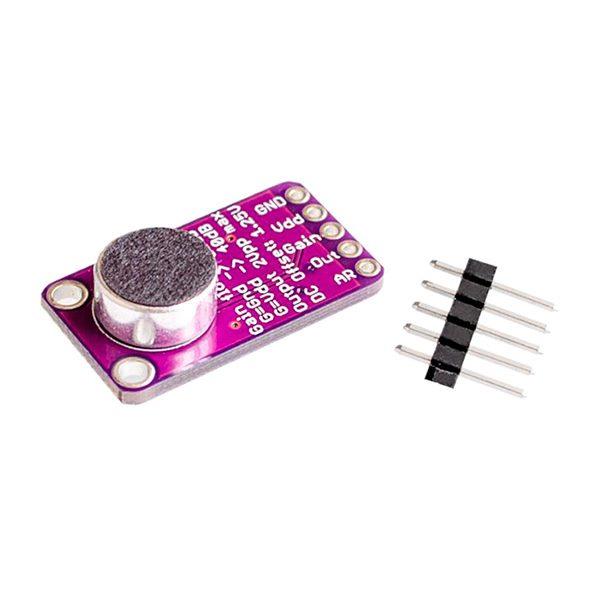

Модуль електретного мікрофона Max9814

Це сучасний мікрофон з підсилювачем, підсилення якого можна змінювати. У підсилювачі вбудовано автоматичне регулювання підсилення. АРУ в підсилювачі означає, що сусідні « великі» звуки будуть придушені, щоб вони не придушували корисні сигнали і не перевантажували підсилювач, і навіть тихі, віддалені звуки будуть посилюватися. Цей підсилювач дуже придатний для запису або виявлення звуку в умовах зміни гучності звуку.

Чіп базується на цьому підсилювачі - MAX9814 і у нього є декілька параметрів, які Ви можете налаштувати за допомогою перемичок. "Максимальне підсилення" є типовим 60 дБ, але його можна встановити на 40 дБ або 50 дБ, перемістивши виведення регулювання підсилення на VCCC або на землю. Ви також можете змінити відношення Атака / Спад від 1: 4000 до 1: 2000 або 1: 500. Вихідний тиск підсилювача складає близько 2 У постійному струмі під час зміщення струму 1,25 В, тому його можна легко використовувати з будь- якого аланового-цифрового перетворювача з вхідом до 3,3 В. Якщо ви хочете змонтувати його до лінійного входу, просто використовуйте послідовний конденсатор 1-100 мкФ (крапший 100 мкф).

Характерики:

• Напруження харчування: 2,7 В - 5,5 У струмі 3 мА
• Вихід: 2Vpp при зміщенні 1,25В
• Частота: 20 Гц - 20 КГц
• Програмований коефіцієнт атаки і спаду
• Автоматичне підсилення, вибирається максимум з 40дБ, 50дБ або 60дБ
• Низька вхідна щільність 30 НВ /
• Низький THD: 0,04% (тип)
• Розміри: 25х14мм, діаметр отвору 2 мм, відстань від центру до центру отвору 10мм
