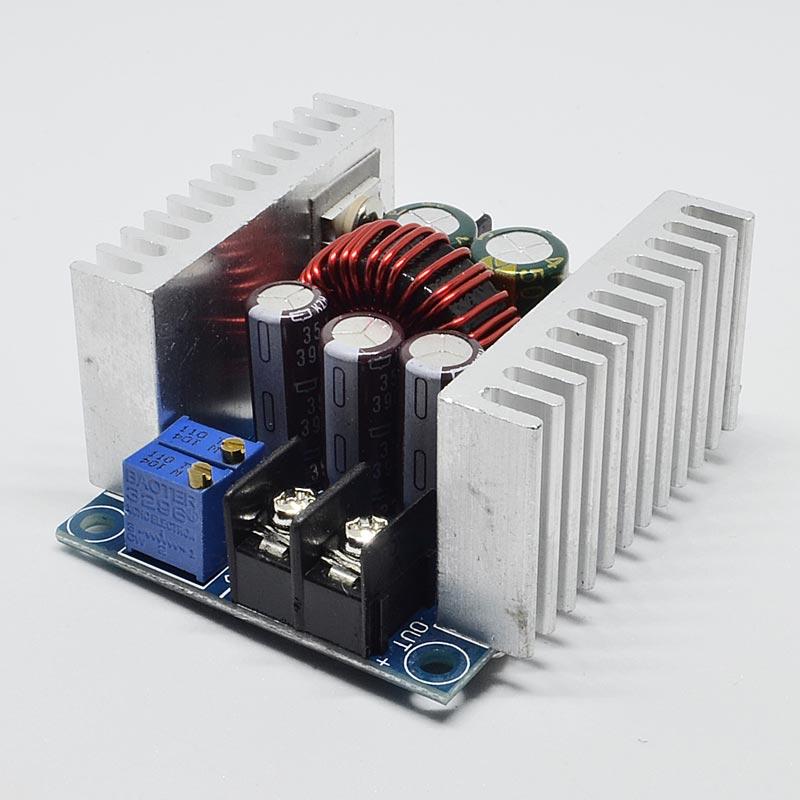

Модуль 300W 20A понижуючий buck step down dc-dc перетворювач Uin-6~40V, Uout-1.2~36V з регулировк
235 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 63258
Опис
Модуль являє собою понижуючий перетворювач DC-DC, який перетворює значення вихідного напруга в доступному діапазоні від 1,2 до 36 В. Має таку особливість в діапазоні максимальної вихідної сили струму, який становить від 0,3 до 20 А.
При наявності струму навантаження, значення якого вище 15 А, рекомендується встановити додаткове охолодження на елементи з великою температурою. В якості охолодження можна використовувати вентилятор, потужний радіатор або т. д.
Регулюються значення вихідної напруги і струму навантаження з допомогою 2 будівельних резисторів:
CV: | регулюється вихідна напруга |
CC: | регулюється вихідний струм |
Джерело живлення і навантаження підключаються до плати перетворювача за допомогою 2 клемників. Призначення висновків клемників:
IN+: | вхідна напруга живлення 6 - 40 В |
IN-: | «земля» |
OUT+: | вихідна напруга живлення 1,2 - 36 В |
OUT-: | загальний провід навантаження |
Характеристика
Вхідна напруга, В | 6 ... 40 |
Вихідна напруга, В | 1,2 ... 36 |
Максимальна вихідна потужність, Вт | 300 |
ККД, % | 95 |
Максимальна вихідна сила струму, А | 20 |
Вихідна пульсація, мВ | 50 |
Регулювання напруги, % | 0,5 |
Регулювання навантаження, % | 2,5 |
Робочий діапазон температур, °C | -40 ... +85 |
Розміри модуля, мм | 60 х 53 х 27 |
Основні атрибути | |
---|---|
Виробник | Buck |
- Ціна: 235 ₴
