Модуль 600W dc-dc підвищуючий перетворювач з регулюванням струму і напруги. Uin-12...60V Uout-12.

Технические характеристики преобразователя:


Входное напряжение, В	12 ... 60
Выходное напряжение, В	12 ... 80
Максимальная выходная мощность, Вт	600
КПД, %	95
Максимальная выходная сила тока, А	12
Ток потребления холостого хода, мА	25
Регулировка напряжения, %	0,5
Регулировка нагрузки, %	2,5
Рабочий диапазон температур, °C	-40 ... +85
Размеры модуля, мм	76 х 60 х 56
Вес, г	205



Данный модуль представляет собой мощный и надежный, повышающий преобразователь с регулировкой тока и напряжения. Конвертер предназначен для изменения выходного напряжения в диапазоне от 12 до 80 В. Данный преобразователь рассчитан на подключение мощной нагрузки. Регулировка тока нагрузки позволяет использовать его в качестве зарядного устройства для различных электрических приборов. Также модуль можно применять как блок питания с большим выходным напряжением постоянного тока и т.д.

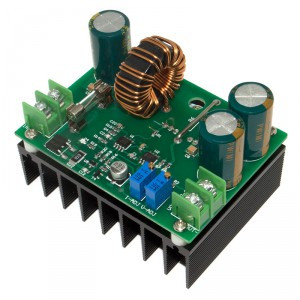

Плата модуля смонтирована на радиаторе, который обеспечивает качественный теплообмен. На плате модуля имеются 3 мощных электролитических конденсатора для сглаживания пульсаций напряжения. Также на плате расположен предохранитель 20 А, который при выходе из строя можно легко заменить. Максимальный выходной ток при отсутствии дополнительного охлаждения составляет 10 А, а КПД (коэффициент полезного действия) 95%.

Сила выходного тока и значение выходного напряжения регулируется с помощью 2 многооборотных подстроечных резисторов сопротивлением 10 кОм:


V-ADJ:	регулируется выходное напряжение
I-ADJ:	регулируется ток нагрузки

При наличии тока нагрузки более 10 А необходимо установить дополнительное охлаждение в виде вентилятора, радиатора и т.д.

Модуль имеет защиту от короткого замыкания (предохранитель 20 А) и перегрузки по току (срабатывает при 17 А). Защитой от переполюсовки по входу модуль не обладает. Для защиты от переполюсовки на входной клеммник можно установить диод или диодный мост.

На плате преобразователя напряжение расположено 2 клеммника, которые служат для подключения нагрузки и источника питания. Назначения клеммников:


IN+:	входное напряжение 12 - 60 В
IN-:	«земля»
OUT+:	выходное напряжение 12 - 80 В
OUT-:	общий провод устройства

Подается питание от внешнего источника питания. Диапазон входного напряжения постоянного тока преобразователя составляет от 12 до 60 В, а выходного напряжения от 12 до 80 В. Сигнализирует о подаче питания на модуль светодиод, который подключён к шине питания. Входное напряжение модуля должно быть меньше значения выходного напряжения (повышающий преобразователь). Если значение выходного напряжения преобразователя ниже входного, тогда оно будет равняться входному напряжению постоянного тока.

Выходная мощность преобразователя зависит от входного напряжения и определяется по формуле P = Uin * 10A. Таким образом, например: при входном напряжении 12В * 10А = 120 Вт, вход 48В * 10А = 480 Вт, вход 60В * 10А = 600Вт. Это необходимо для понимания, что нельзя подав на вход 12 вольт получить на выходе 60 вольт 10 Ампер. При такой дельте напряжений максимальный выходной ток составит 120Вт / 60В = 2А. При входном напряжении 24 вольта и выходном 48 вольт выходной ток уже сможет достичь значения 240Вт / 48В = 5А.
