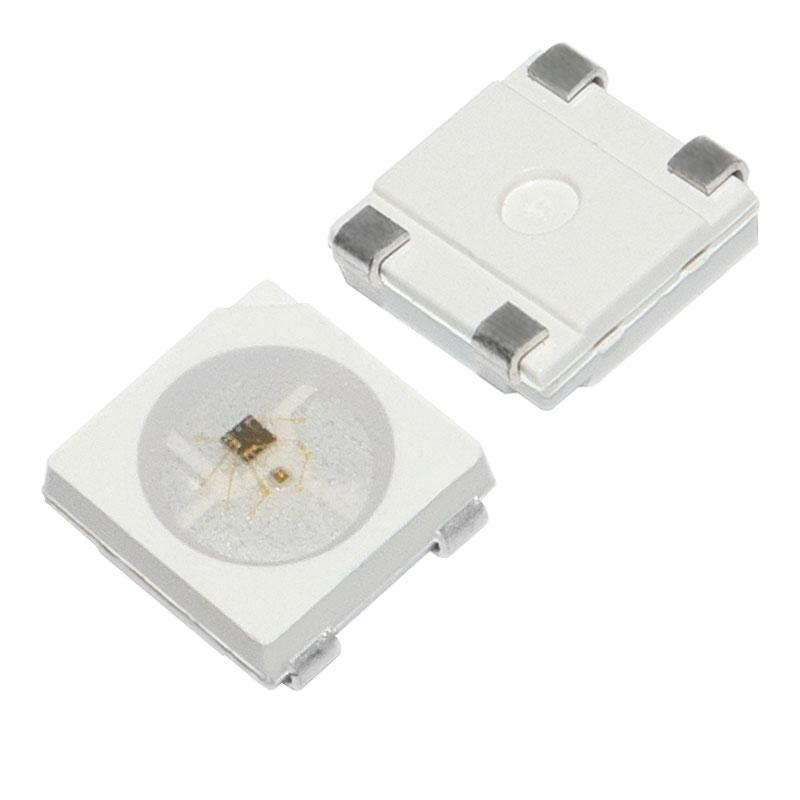

Світлодіод адресний Ws-2812B 5050 Rgb

Фізично в WS2812B є 3 випромінювальних світлодіода (червоний, синій і зелений) і ШІМ-драйвера керуючі їх яскравістю. ШІМ-драйвера 8-ми бітові, тобто для кожного з кольорів можливі 256 градацій яскравості і відповідно, для того щоб встановити яскравості для кожного з 3-х світлодіодів потрібно передати світлодіоду 8 х 3 = 24 біт (3 байти) інформації. Протокол передачі інформації світлодіоду однолінійний з фіксованою швидкістю. Одиниці і нулі інформації про яскравість кодуються тривалістю високого і низького рівня сигналу в лінії.


Время передачи одного бита составляет  0.8 + 0.45 = 1.25 uS — это довольно быстро. Время передачи всего пакета из 24 бит для одного светодиода WS2812B составляет 24*1.25=30 uS. Для 1000 штук — 1000*30=30 mS (это позволяет обновлять по одной линии блок 30х30 точек 30 раз в секунду).

Каждый из светодиодов WS2812B имеет 2 вывода питания (VDD, VSS), вход (DIN) и выход (DOUT).


Рекомендации по использованию (относится к лентам и матрицам на базе WS2812B)

— подключайте к ленте (между линиями питания) конденсатор побольше, вплоть до 1000 мкФ

— в розрив лінії даних від МК до стрічки) додавайте резистор 300 — 500 Ом, встановлюючи його ближче до стрічки.

— по можливості, робіть коротше провід даних до стрічці

— при «гарячому» підключенні стрічки, підключайте «землю» першої (відключайте останньої)

— якщо стрічка живиться від окремого джерела живлення, її потрібно живити першої (після чого живити схему управління)

— не допускайте статичної електрики при монтажі стрічки

— використовуйте перетворювач рівня, якщо стрічка і пристрій управління живляться від джерел живлення з різними напругою

— напруга живлення світлодіодів, заявлене в даташіте, лежить в межах +3.5 ~ +5.3 вольт. З чого видно, що краще подавати на стрічку менше 5ти вольт (цим правилом слід користуватися при виборі кількості елементів при батарейному харчуванні)

— максимальний струм кожного пікселя складає 60 мА (при повній яскравості білого кольору). Якщо Ви не плануєте використовувати стрічку WS2812B як джерело білого світла, то прийнято вважати, що в середньому кожна точка споживає 20мА.
