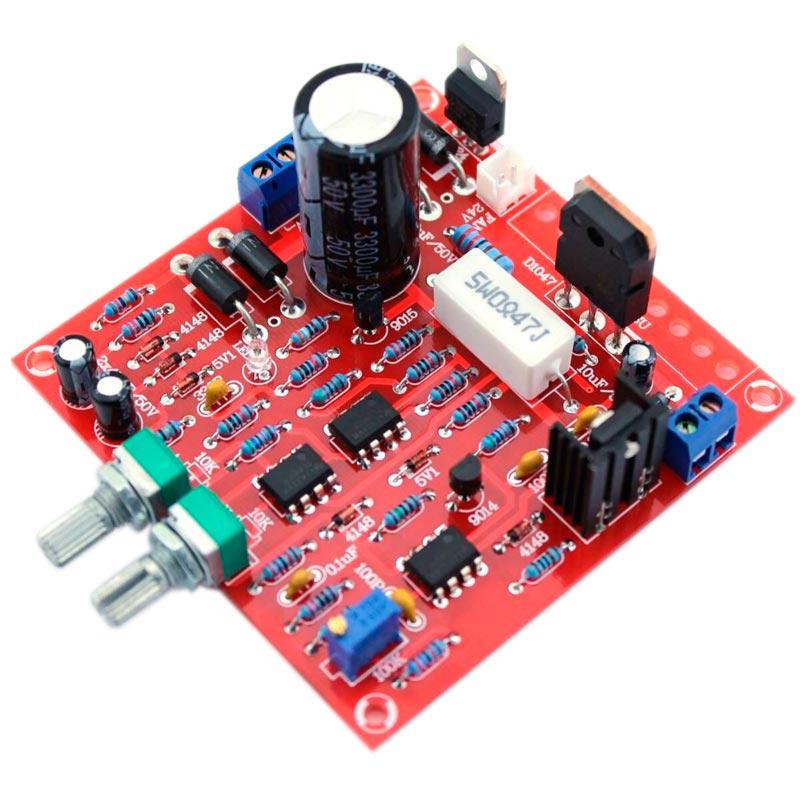

Конструктор N118 Лабораторний блок живлення

Набір для самостійного складання високоякісного лабораторного блока живлення.

Технічні характеристики:

• Вхідна напруга — 24 Вольта змінного струму
• Вихідна напруга регульована — 0-30 Вольт постійного струму
• Вихідний струм регульований — 2 мА — 3А
• Пульсації вихідної напруги — 0.01%
• Розміри друкованої плати — 80х80мм

У схемі є кілька основних вузлів:
Зелений — вузол регулювання та стабілізації напруги
Червоний — вузол регулювання та стабілізації струму
Фіолетовий — вузол індикації переходу в режим стабілізації струму
Синій — джерело опорної напруги

Крім того,:

1. Вхідний діодний міст і конденсатор, що фільтрує
2. Силовий регулювальний вузол на транзисторів VT1 і VT2
3. Захист на транзисорі VT3, що вимикає вихід, поки живлення операційних підсилювачів не буде нормальним
4. Стабілізатор живлення вентилятора, побудований на мікросхемі 7824
5. R16, R19, C6, C7, VD3, VD4, VD5, вузол формування негативної напруги живлення операційних підсилювачів. Наявність цього вузла БЖ визначає неможливість роботи від джерела постійного струму, необхідне саме джерело змінного струму з трансформатора
6. С9 — вихідний конденсатор, VD7 — вихідний захисний діод</p>
