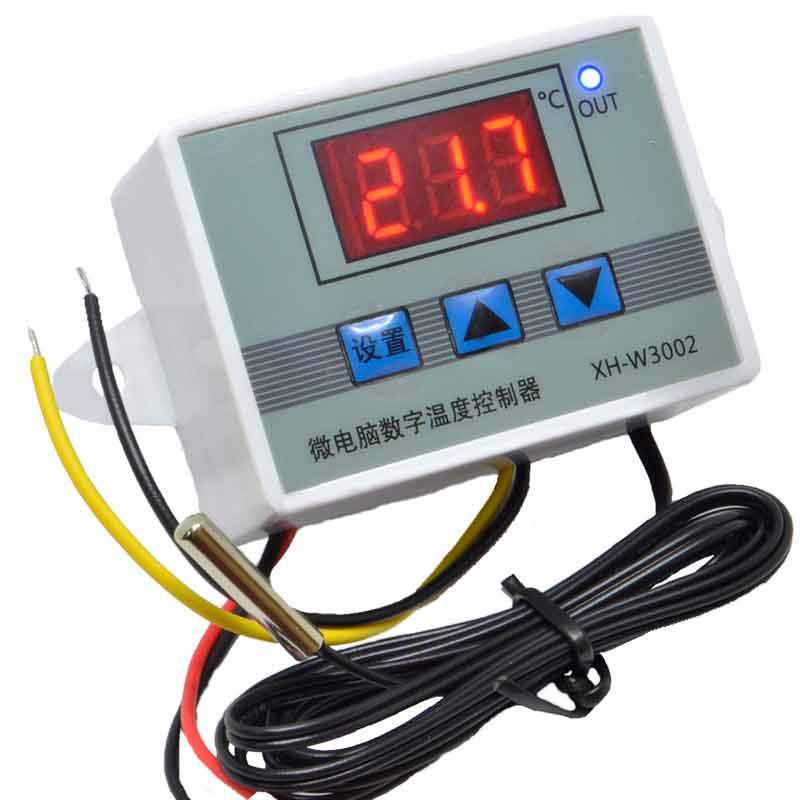

Цифровий Терморегулятор xh-W3002 24V

XH-W3002 являє собою високоточний цифровий терморегулятор. Він призначений для контролю і підтримки температури навколишнього середовища в заданих граничних значеннях. Особливостями даного терморегулятора є висока точність вимірювання температури, міцний корпус, який захищає від механічних пошкоджень, води і пилу, і вбудовані кнопки. Пристрій можна застосовувати в інкубаторах, акваріумах, тераріумах, системах охолодження (нагрівання) у приміщеннях підприємств і т. д.

Загальна характеристика:

Контролер служить для вимірювання температури навколишнього середовища за допомогою виносного вологонепроникного датчика і порівняння отриманих значень із заданими параметрами. Діапазон вимірювання температури навколишнього середовища складає від -50 до +110 °C. За допомогою LED дисплея відбувається візуалізація поточної температури навколишнього середовища і пунктів меню. Пристрій може працювати в 2 режимах: охолодження (З) і нагрівання (H). На основі зазначеного режиму електромагнітне реле включає або відключає навантаження, підключеного до пристрою.

Підключення пристрою:

Живлення і навантаження підключаються до пристрою за допомогою 4 проводів:

Також на платі терморегулятора розташовані 3 кнопки:

Програмування пристрою:

При подачі напруги на пристрій, дисплей відображає поточну температуру навколишнього середовища. Для того щоб відкрити меню необхідно утримувати кнопку з ієрогліфами (SET) протягом 5 секунд, поки не з'явиться меню. Після чого можна переміщатися по меню за допомогою кнопок «вгору» і «вниз». Для того щоб вибрати необхідний пункт меню потрібно короткочасно натиснути на кнопку SET. Щоб зберегти змінені параметри необхідно натиснути кнопку SET чи не взаємодіяти з пристроєм протягом 5 секунд. Всі збережені параметри після вимикання терморегулятора залишаються в пам'яті мікроконтроллера.

Меню пристрою складається з 4 пунктів:
