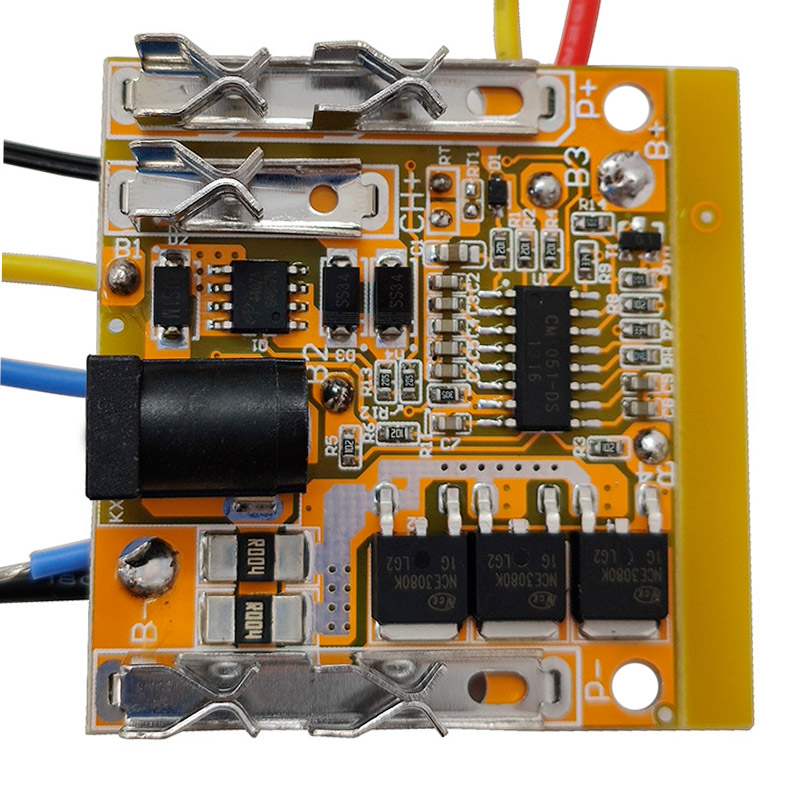

BMS контролер для 5 Li-Ion KXYC-5SCMMT4540, 21V 18A робочий струм/80A пусковий, для електро

BMS (Battery Management System) — система керування батареєю, яка призначена для контролю стану акумуляторів і процесу заряджання/розряджання батареї.

К модулю KXYC-5S-CMMT4540V під'єднується одночасно п'ять акумуляторів (18650). Особливостями цього контролера заряду є: захист від короткого замикання та захист від перерозряджання та перезарядження. Також особливістю модуля є вимкнення подавання живлення для акумуляторів у разі досягнення максимальної ємності хоч однієї батарейки. Максимальний робочий струм цього BMS контролера становить 18 А, пусковий струм може досягати 80 А, а струм спокою водночас не перевищує 30 мкА. Вимкнення заряду акумулятора відбувається у разі досягнення напруги 4,25 В, а розряду у разі зниження напруги до 2,75 В.

Модуль контролер заряду-розряду акумуляторів KXYC-5S-CMMT4540V має 8 виводів для під'єднання:


У разі перевищення максимального допустимого значення напруги живлення контролер заряду активує режим «захист». Для того щоб відновити роботу модуля, необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не вимкне захист автоматично.

Напруга живлення модуля становить 21 В. На платі, крім контактів для вимкнення, є стандартне DC гніздо 5,5 х 2,1 мм для під'єднання зарядного пристрою. Зверніть увагу, що цей модуль не є зарядним пристроєм.

Технічні параметри контролера заряду KXYC-5S-CMMT4540V:
