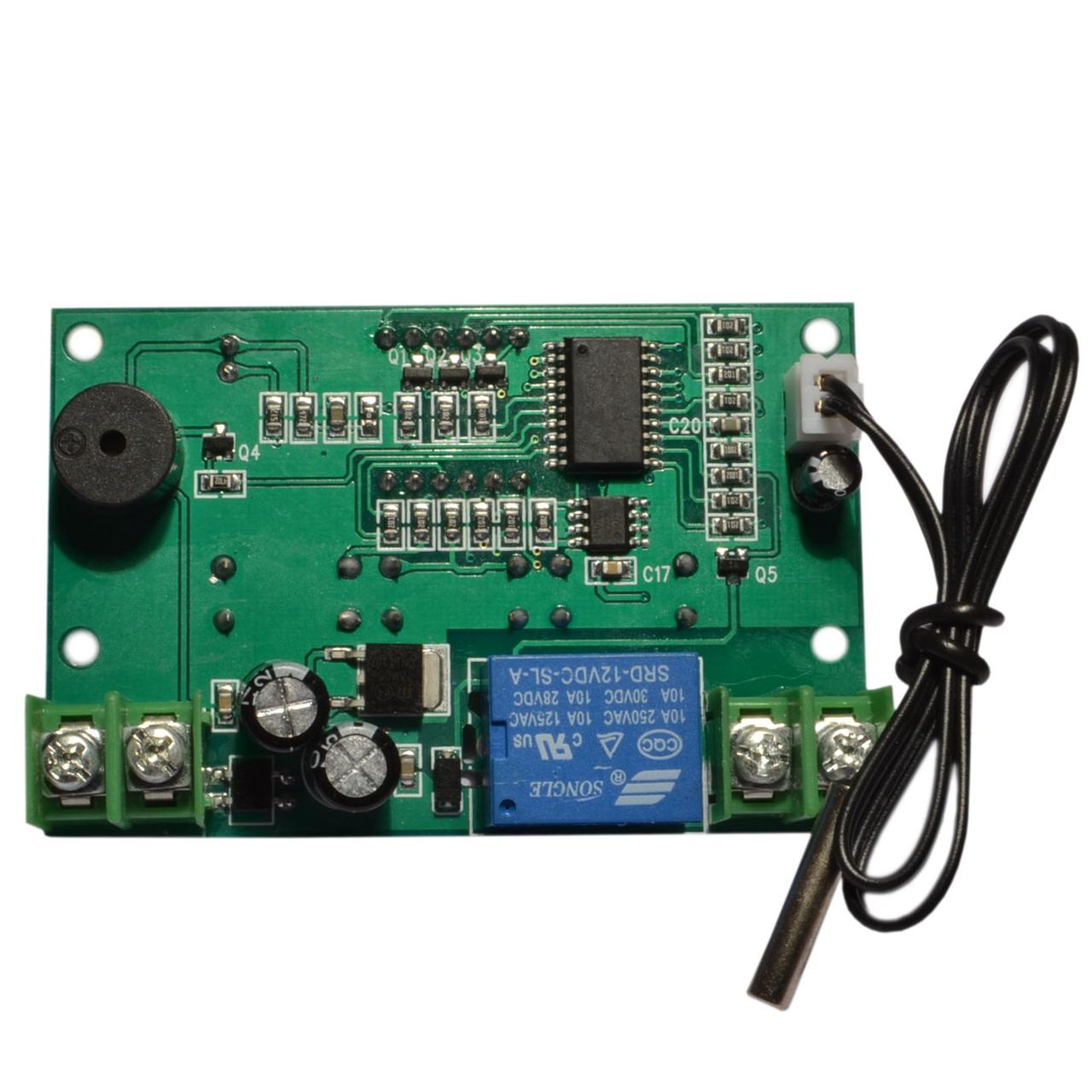

Терморегулятор цифровий W1301 -50~+110C

Пристрій розроблений на базі мікроконтролера, який порівнює отримані значення виносного датчика температури з заданими пороговими параметрами. Поточна температура та параметри пристрою зображаються на семисегментному індикаторі. Пристрій може працювати у 2 режимах: охолодження (С) і нагрівання (H). У режимі охолодження поки температура нижче заданого порогу реле розімкнуте, але тільки температура досягає значення обмеження — реле замикається й є в такому стані, поки температура не знизиться на задане значення гістерезису, відповідно режим нагрівання працює навпаки.

Під'єднання пристрою:

Пристрій отримує значення поточної температури довкілля завдяки виносному датчику температури. Під'єднується навантаження та джерело живлення до плати терморегулятора за допомогою 4 гвинтових клемників. Позначення клемників цифрового терморегулятора:


K0, K1:	під'єднується навантаження
VCC:	напруга живлення пристрою
GND:	«земля»

Для керування пристроєм передбачені 3 кнопки:


SET (ліва):	після натискання відкриває меню пристрій або зберігає зміни
+ (центральна):	збільшує значення параметрів
- (права):	зменшує значення параметрів
