Осциллограф DSO138 2.4" набор для самост. сборки

Набір для складання цифрового осцилографа DSO-138 на мікроконтролері ARM Cortex-M3 (STM32F103C8) з 2,4 дюйма TFT дисплеєм. В результаті складання Ви отримаєте простий і надійний осцилограф, з помощью якого можна переглянути форму сигналу, частоту, період, ширину імпульсу тощо Відображаються дані: Максимальні/Мінімальні/Середня/Пікові значення амплітуди електричних сигналів. Відмінний набір як для новачків так і для досвідчених ентузіастів. Осцилограф має USB роз'єм для підключення до комп'ютера.

Особливості:

• Мікроконтролер: ARM Cortex-M3 STM32F103C8
• Дисплей: 2.4-дюйма TFT
• Можливість розширення можливостей: є
• Регулювання зміщення сигналу: вертикальна
• Синхронізація: ручна, автоматична і тригерна
• Додаткові функції: заморожування зображення сигналу
• Тестовий сигнал: меандр 1 Кгц
• Функція запам'ятовування форми сигналу: є

Технічні характеристики:

• Максимальна частота дискретизації: 1 MSPS
• Точність: 12 біт
• Розмір буфера вибірки : 1024 байт
• Аналогова смуга пропускання: 0-200 кГц
• Вертикальна чутливість: 10мВ/справ-5 В/справ
• Вхідний опір: 1MΩ
• Максимальна вхідна напруга: 50Vpp (дільник 1: 1), 400Vpp (дільник 10: 1)
• Режими входу: відкритий, закритий, відключений
• Діапазон розгортки: 10мкс/справ до 50 с/справ
• Напруга живлення: 9 В постійного струму
• Розмір друкованої плати: 117*76 мм
• Розмір екрану: 52*40 мм

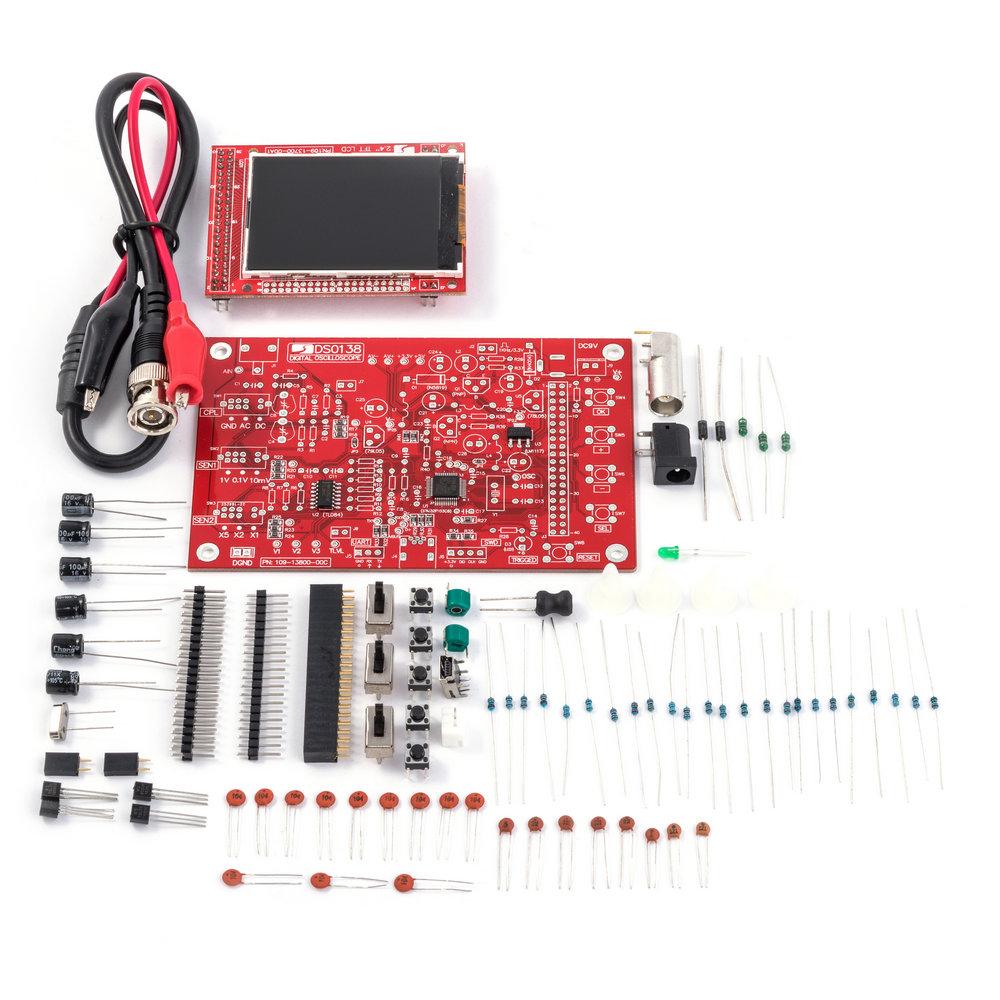

Комплектність:

• Розпаяна і налагоджена плата цифрового осцилографа DSO138 з дисплеєм
• Щуп
• Посібник користувача (англійською мовою)
