Регульований лінійний стабілізатор напруги на LM317
Регульований стабілізатор напруги LM317 випускається в монолітних корпусах TO-220, TO-220FP, TO-3, D2PAK. Мікросхема розрахована на вихідний струм 1.5 А, з регульованим вихідним напругою в діапазоні від 1.2 до 37 Ст. Номінальна вихідна напруга вибирається з допомогою резистивного дільника.
Основні характеристики LM317
- Максимальна вхідна напруга 40V
- Діапазон вихідної напруги 1.2 to 37V
- Вихідний струм 1.5 А
- Нестабільність по навантаженню 0.1%
- Обмеження струму
- Теплове відключення
- Температура експлуатації 0 to 125 oC
- Температура зберігання -65 to 150 oC
Аналог LM317
Вітчизняним аналогом LM317 є мікросхема KP142EH12A.

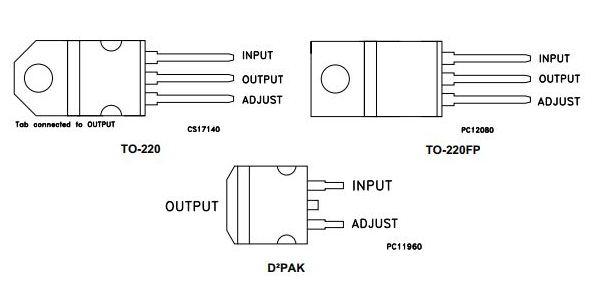

Конфігурація висновків

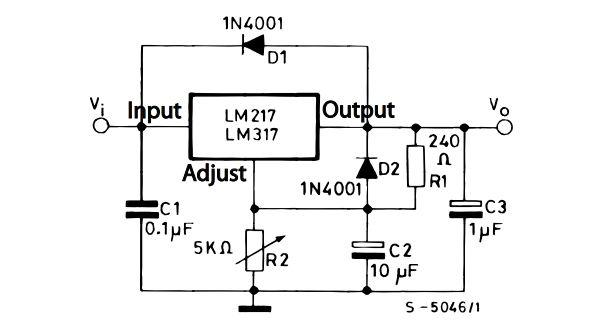

Типова схема включення LM317
Характеристики
Основні атрибути | |
---|---|
Тип | Корпус |
Інформація для замовлення
- Ціна: 90 ₴
