Сенсорний датчик TTP223

Сенсорний датчик TTP223

Модуль цифрового сенсорного датчика призначений для активації пристроїв за допомогою торкання. За допомогою цього модуля можна замінити звичайні тактові кнопки. Також модуль можна використовувати для керування світильниками, лампами, контролю рівня води в будь-якій ємності (пластикова бочка або акваріум) тощо. Сенсорний датчик може реагувати як на простий дотик, так і на дотик через скло або пластик (товщений до 3 мм).

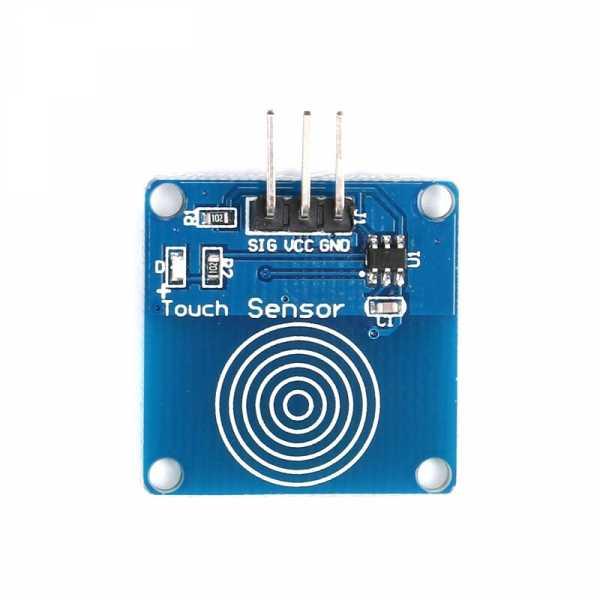

Плата датчика спроєктована на базі мікросхеми TTP223. Мікросхема TTP223 має 6 виводів і виготовлена в корпусі «SOT23-6». Спрацьовує модуль у разі зміни його ємності. Під час натискання на майданчик сенсорної кнопки змінюється струм витоку. Після чого мікросхема визначає його та сигналізує про натискання на кнопку. Якщо сенсор не використовувався впродовж 12 секунд, модуль переходить у режим «енергозбереження». Відстань спрацьовування датчика становить 3 мм.

Модуль можна під'єднати до платформи Arduino або інших мікроконтролерних пристроїв. Плата модуля має 3 виведення:

Модуль сенсорної кнопки можна використовувати як тригер (кнопка з фіксацією). Регулюється чутливість датчика за допомогою додаткової ємності (від 1 до 50 пФ), яку можна встановити за допомогою паяння.

Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 2 до 5,5 В.
