Xh-M603 12-24В Контролер управління зарядки акумулятора з індикатором

XH-M603 12-24В Контролер управління зарядки акумулятора з індикатором

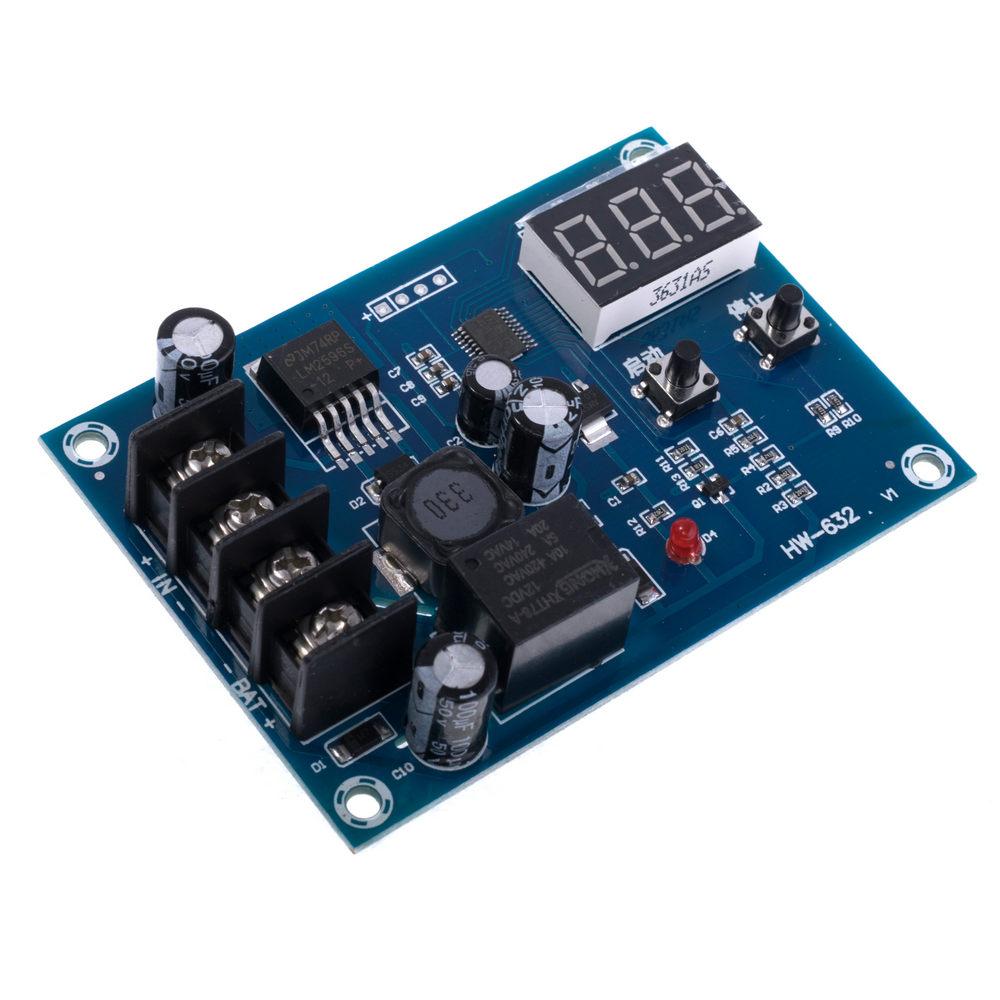

Модуль контролю заряду АКБ 12В, виконаний на таймері NE555. Спрацьовування відбувається при досягненні порогових значень напруги на клемах АКБ, які встановлюються кнопками і відображається на цифровому індикаторі.

Параметри:

• модель: XH-M603
• вхідна напруга: DC 10 - 30 В
• точність відображення: 0.1 В
• точність управління: 0.1 В
• тип виходу: прямий
• напруга: ±0.1 В
• для акумуляторів: 12 - 24 В
• габарити: 82 х 58 х 18 мм

Контроллер используется для автоматического включения/выключения 12-24V зарядного устройства, при достижении напряжения на аккумуляторной батарее заданных (настраиваемых) значений верхнего и нижнего уровней.

Использование:

1.Установка напряжения включения: нажатие кнопки 1 отображает напряжение включения, зажмите кнопку 1 на 3-5 секунд, показания индикатора начнут мигать. Нажимая кнопки 1 или 2 можно повышать или понижать напряжение. Установив нужное значение дождитесь пока индикатор перестанет мигать.

2.Установка напряжения выключения: нажатие кнопки 2 отображает напряжение выключения, зажмите кнопку 2 на 3-5 секунд, показания индикатора начнут мигать. Нажимая кнопки 1 или 2 можно повышать или понижать напряжение. Установив нужное значение дождитесь пока индикатор перестанет мигать.

3.Сброс настроек: во включенном состоянии зажмите одновременно кнопки 1 и 2 пока индикатор не отобразит 888 - это свидетельствует о сбросе настроек.

Контролер реле замкне і тим самим включить зарядний пристрій якщо напруга буде дорівнює або нижче напруги нижнього рівня. При досягненні напруги на батареї високого рівня, контролер розімкне реле і тим самим вимкне зарядний пристрій
