Модуль генератор імпульсів на NE555

31 грн

Показати оптові ціни

Мінімальна сума замовлення на сайті — 40 грн.

  • В наявності
  • Оптом і в роздріб
  • Код: 63286,AOC500

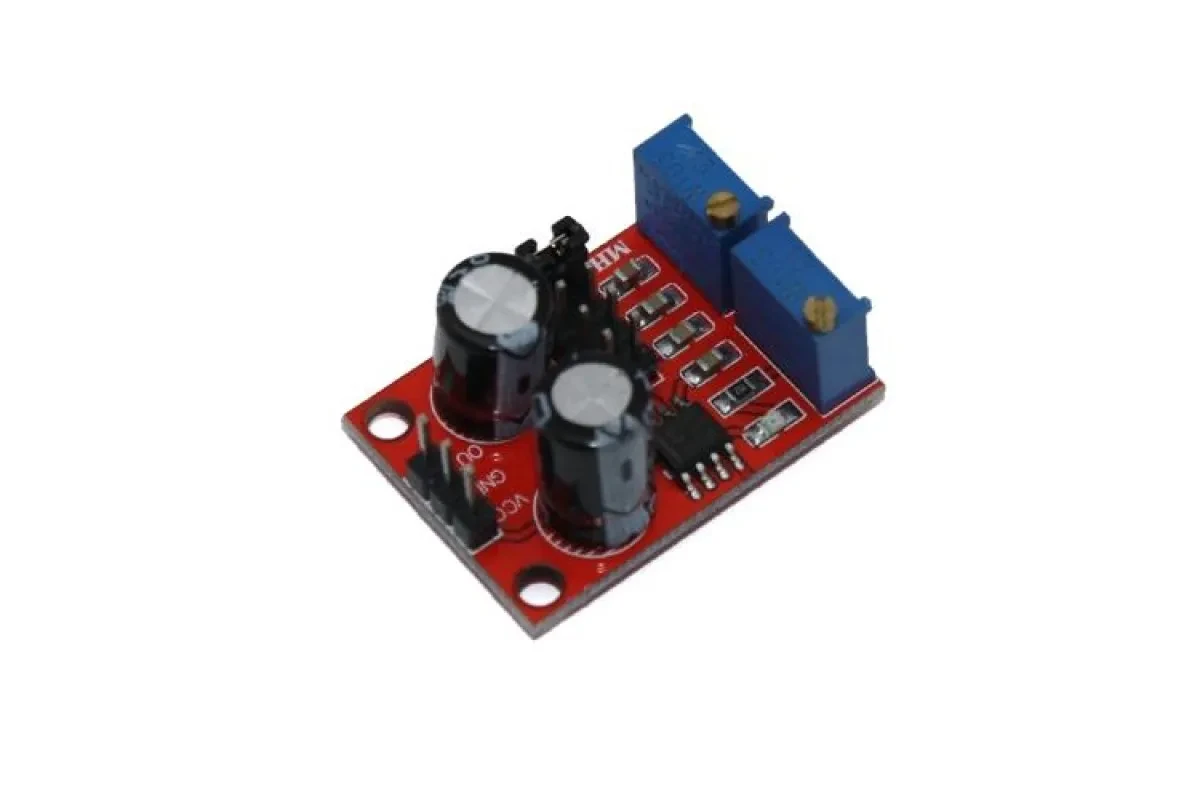

Модуль генератор імпульсів на NE555
Модуль генератор імпульсів на NE555В наявності
31 грн
Купити
+380 (68) 868-30-11
Кривий Ріг
  • +380 (97) 620-16-20
    Киев
+380 (68) 868-30-11
Кривий Ріг
  • +380 (97) 620-16-20
    Киев
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Модуль генератора імпульсів на мікросхемі NE555, може використовуватися для регулювання параметрів вихідних імпульсів в широких межах в проектах на мікроконтролерах або як задаючий генератор, в налаштуванні та тестуванні різного електронного обладнання. Модуль генерує послідовність прямокутних імпульсів, які визначаються RC ланцюгом.

Модуль генератора импульсов на микросхеме NE555, может использоваться в проектах на микроконтроллерах для регулирования параметров выходных импульсов в широких пределах, или как задающий генератор в настройке и тестировании различного электронного оборудования. Модуль генерирует последовательность прямоугольных импульсов, определяемых RC-цепочкой.

Диапазон регулировки частоты выходных импульсов регулируется с помощью перемычки в четырех диапазонах: 1 Гц – 50 Гц / 50 Гц – 1 кГц / 1 кГц – 10 кГц / 10 кГц – 200 кГц.

  • Подстройка частоты импульсов в выбранном диапазоне осуществляется резистором R1.
  • Скважность задается с помощью подстроечного резистора R2.
  • Амплитуда выходных импульсов пропорциональна напряжению источника питания (4,2 – 11,4 В).
  • Питание модуля может осуществляется от Ардуино-контроллера или от внешнего источника питания.

Выходной ток генератора не превышает 35 мА, поэтому для управления более мощной нагрузкой необходим усилитель тока выходного каскада. При изменении диапазона частот следует отключать питание модуля.

Характеристики:

  • Форма импульсов: прямоугольная
  • Регулювання частоти в діапазоні: 1 Гц – 200 кГц
  • Регулювання шпаруватості: 50 - 100%
  • Напруга живлення: 5 – 15 В постійного струму
  • Вихідний струм: 100 мА
  • Робоча температура: 0 – 70 °C
  • Розміри: 31 х 22 х 15 мм
Інформація для замовлення
  • Ціна: 31 грн
