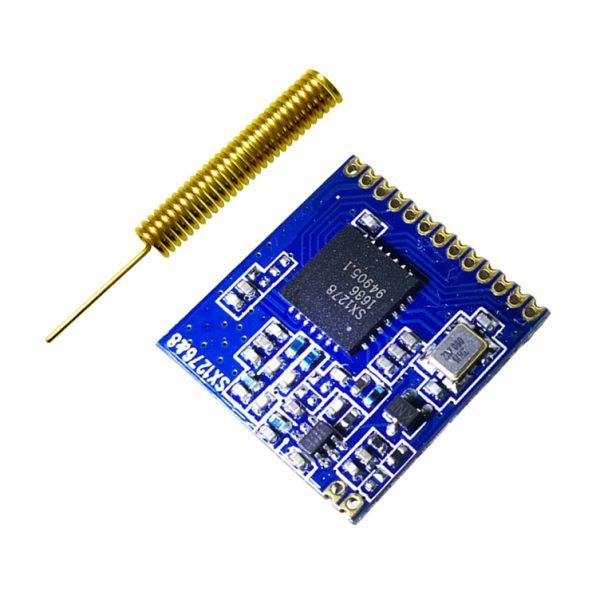

Бездротовий радіочастотний модуль дальнього радіуса дії 433 МГц LoRa sx1278, drf1278F для Arduino

Приймачі SX1278 обладнані модемом дальнього радіуса дії LoRa®, який забезпечує надширокосмуговий зв'язок із розширеним спектром і високу стійкість до перешкод за мінімального споживання струму. Використовуючи запатентовану Semtech техніку модуляції LoRa, SX1278 може досягти чутливості понад 148 дБм, використовуючи недорогі мікросхеми та супутні комплектуючі. Висока чутливість у поєднанні з вбудованим підсилювачем потужності +20 дБм забезпечує найкращий у галузі бюджет каналу зв'язку, що робить його оптимальним для будь-якого застосування, що вимагає частотного діапазону або надійності. LoRa-модуль також забезпечує переваги як у блокуванні, так і в вибірковості, порівнюючи з традиційними методами модуляції, розв'язуючи традиційний компромісний задум між діапазоном, перешкодостійкістю та споживанням енергії.

Характеристики:

• Метод модуляції: FSK/GFSK, LoRa
• Тип зв'язку: Напівфуплексний зв'язок
• Робоча частота: 433 МГц
• Відхилення каналу (ADJ): 56 dBm
• Чутливість RX: -148 dBm
• Робочий діапазон: ISM multiband
• Інтелектуальне скидання, монітор низької напруги, синхронний wakeup, режим низької потужності, режим сну
• Споживана потужність у режимі приймання: 12 ~ 13 мА
• Внутрішній буфер: 256 байт FIFO TX/RX
• Виявлення сигналу каналу передавання даних: ISSI
• Режим передавання: FIFO/прямий режим (рекомендований режим пакета FIFO)
• Варіанти конфігурації:
  • AFC
  • Пробудження за наявності радіосигналу
  • Зниження споживаної потужності
  • Виявлення несучої
  • FEC корекція помилок
  • EC шифрування

Особливості використання:

• Напруга має бути в діапазоні 1,8 ~ 3,6 В. Якщо напруга живлення перевищить 3,6 В мікросхема модуля вийде з ладу. Рекомендована напруга — 3,3 В.
• Антена має розташовуватися далеко від системи заземлення.
• Максимальна швидкість SPI інтерфейсу не більш ніж 10 МГц.
• Виходи DIOO і DIO2 є звичайними виведеннями введення/виведення й можуть керуватися користувачем.
• У багатоканальній системі рознос частот каналів має становити не менш ніж 1 МГц. Якщо рознос менш ніж 1 МГц, це призведе до взаємних перешкод пристроїв.
• Примітки:
  • Швидкість зв'язку модуля впливає на відстань зв'язку, що більша швидкість зв'язку, тим менша відстань зв'язку.
  • Швидкість зв'язку модуля вплине на чутливість приймача, що вища швидкість зв'язку, тим нижча буде чутливість.
  • Напруга живлення вплине на потужність передавання, у межах допустимого діапазону робочої напруги живлення, чим нижча напруга, тим нижча буде потужність передавання.
  • Зміна робочої температури може призвести до зміщення робочої частоти. Це не впливає на роботу, поки температура є в діапазоні робочих температур.
  • Антена сильно впливає на відстань зв'язку, тому треба застосовувати антену, яка відповідає частоті модуля, коефіцієнт стоячої хвилі має бути невеликим і опір близько до 50 Ом
  • Розташування та спосіб встановлення модуля можуть вплинути на відстань зв'язку.
