Модуль Xl6009-led регульований підвищуючий перетворювач з вольтметром Uin: 3...32V, Uout: 5...35V
145 ₴
Показати оптові ціни- Немає в наявності
- Оптом і в роздріб
+380 (68) 868-30-11
Замовлення - тільки на сайті повернення товару протягом 14 днів за домовленістю
Модуль призначений для регулювання вихідної напруги постійного струму. Особливістю даного модуля є наявність вольтметра. Модуль можна використовувати при конструюванні лабораторних блоків живлення, різних джерел живлення, електронних пристроїв, зарядних пристроїв і т. д. Якщо підвищуючий перетворювач напруги постійного струму використовувати в автомобілі необхідно замінити встановлений підлаштування резистор на більш потужний. На сайті також можна придбати даний перетворювач напруги без вбудованого вольтметра.

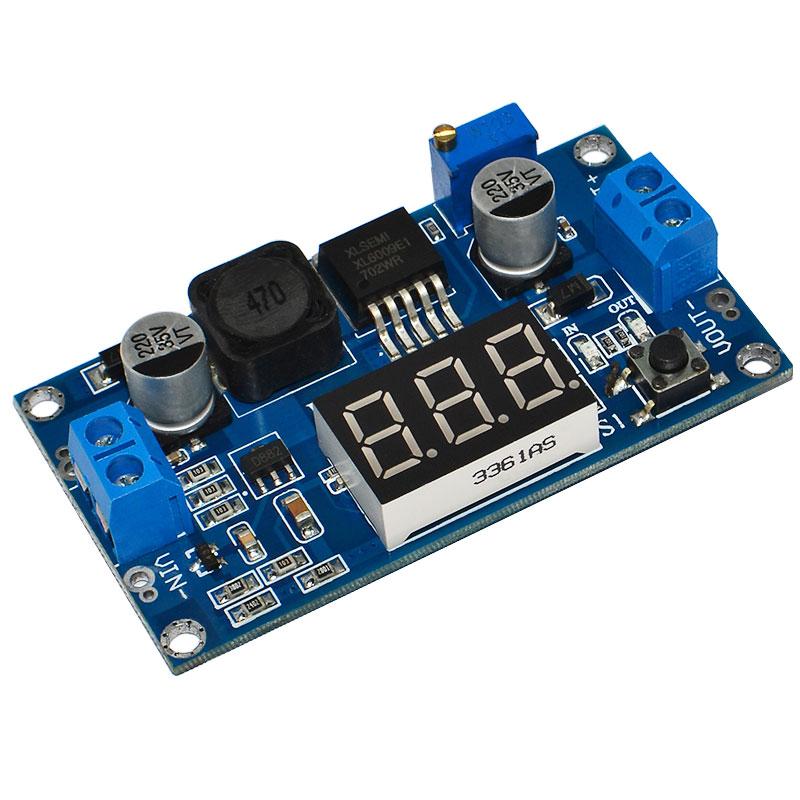

Модуль спроектований на базі мікросхеми XL6009, вольтметра, підлаштування резистора та інших допоміжних компонентів. Завдяки вбудованому вольтметру регулювання вихідної напруги стало набагато простіше. Відображається напруга постійного струму зовнішнього джерела живлення за допомогою семисегментного дисплея. Управляється вольтметр з допомогою тактовою кнопки S1. Для того щоб змінити режим напруги вольтметра (вхідна/вихідна напруга) необхідно короткочасно натиснути на кнопку S1. При тривалому утримуванні кнопки вольтметр відключається. ШІМ-регулятор напруги XL6009 має 5 висновків і виконаний в корпусі «TO263-5L». Також мікросхема має захист від перегріву і обмеження робочого струму, але захистом від переполюсовки не має. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму перетворювача здійснюється за допомогою підлаштування резистора опором 50 кОм. При роботі з силою струму близькою до максимального значення 4 А, необхідно встановити додаткове охолодження (радіатор).
Підключається зовнішнє джерело живлення і пристрій до перетворювача напруги з допомогою 2 клемників:
Також на платі модуля є 2 світлодіода:
Подается питание от блока питания или другого внешнего источника питания. Диапазон входного напряжения постоянного тока составляет от 3 до 32 В, а выходного напряжения от 5 до 35 В. При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже выходного напряжения.
На плате модуля предусмотрено 4 отверстия для крепления модуля к плоской поверхности.
Технические характеристики преобразователя:
Модуль спроектований на базі мікросхеми XL6009, вольтметра, підлаштування резистора та інших допоміжних компонентів. Завдяки вбудованому вольтметру регулювання вихідної напруги стало набагато простіше. Відображається напруга постійного струму зовнішнього джерела живлення за допомогою семисегментного дисплея. Управляється вольтметр з допомогою тактовою кнопки S1. Для того щоб змінити режим напруги вольтметра (вхідна/вихідна напруга) необхідно короткочасно натиснути на кнопку S1. При тривалому утримуванні кнопки вольтметр відключається. ШІМ-регулятор напруги XL6009 має 5 висновків і виконаний в корпусі «TO263-5L». Також мікросхема має захист від перегріву і обмеження робочого струму, але захистом від переполюсовки не має. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму перетворювача здійснюється за допомогою підлаштування резистора опором 50 кОм. При роботі з силою струму близькою до максимального значення 4 А, необхідно встановити додаткове охолодження (радіатор).
Підключається зовнішнє джерело живлення і пристрій до перетворювача напруги з допомогою 2 клемників:
VIN+: | вхідна напруга 3 - 32 |
VIN: | «земля» |
VOUT+: | вихідна напруга 5 - 35 В |
VOUT-: | загальний провід пристрої |
Також на платі модуля є 2 світлодіода:
IN: | сигналізує про подання вхідної напруги |
OUT: | сигналізує про подачу вихідної напруги |
Подается питание от блока питания или другого внешнего источника питания. Диапазон входного напряжения постоянного тока составляет от 3 до 32 В, а выходного напряжения от 5 до 35 В. При подключении внешнего источника питания необходимо помнить, что значение входного напряжения должно быть ниже выходного напряжения.
На плате модуля предусмотрено 4 отверстия для крепления модуля к плоской поверхности.
Технические характеристики преобразователя:
Микросхема | XL6009 |
Входное напряжение, В | 3 ... 32 |
Выходное напряжение, В | 5 ... 35 |
Частота преобразования, кГц | 400 |
КПД, % | 92 |
Рабочий диапазон температур, °C | -40 ... +125 |
Размеры модуля, мм | 43 х 20 х 10 |
Вага, г | 10 |
