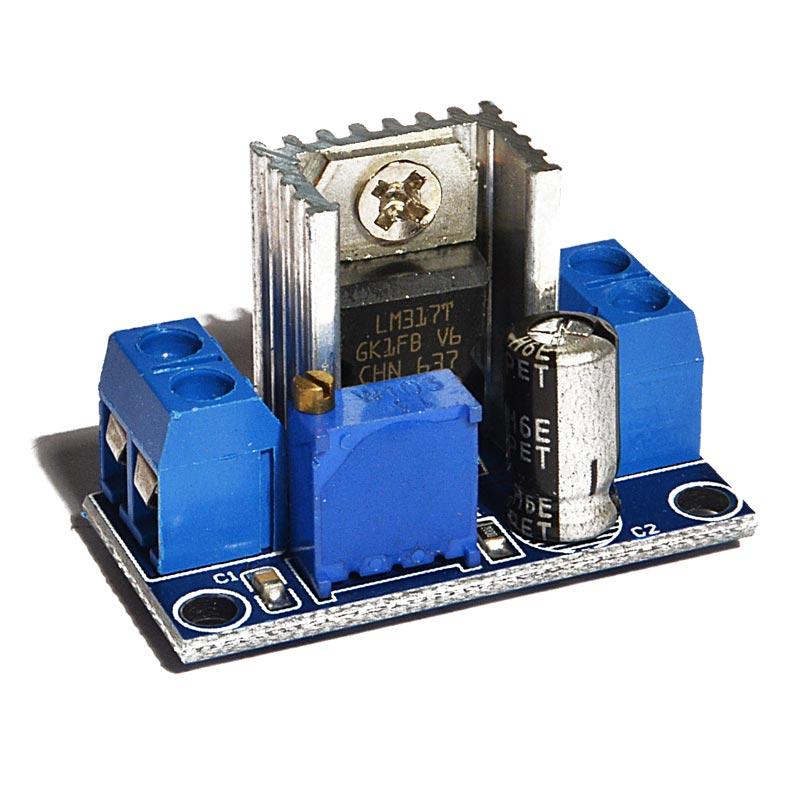

Модуль Lm317T регульований лінійний стабілізатор напруги
45 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 63236, AOC774
Модуль Lm317T регульований лінійний стабілізатор напругиВ наявності
45 ₴
+380 (68) 868-30-11
Замовлення - тільки на сайті повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Плата регулируемого линейного стабилизатора спроектирована на базе микросхемы LM317T и прочих вспомогательных электронных компонентов. Микросхема LM317T имеет 3 вывода и выполнена в корпусе «TO-220». Она представляет собой регулируемый стабилизатор напряжения. Микросхема обладает внутренней защитой от возможного короткого замыкания. Диапазон выходного напряжения составляет от 1,2 до 37 В, ток нагрузки до 1,5 А. Модуль продается уже с радиатором, который закреплен на ее корпусе. Для регулирования значения выходного напряжения на плате имеется подстроечный резистор (потенциометр) сопротивлением 10 кОм. Основным преимуществом данного модуля является отличная фильтрация пульсаций.
Подключается внешний источник питания к плате с помощью клеммника. На плате модуля имеется 4 вывода:
Подключается внешний источник питания к плате с помощью клеммника. На плате модуля имеется 4 вывода:
| VIN: | входное напряжение до 40 |
| GND: | «земля» |
| VOUT: | выходное напряжение от 1,2 до 37 |
Подавать напряжения питания можно от внешнего источника питания. Диапазон входящего напряжения составляет от 1 до 37 В.
Технические характеристики модуля:
| Микросхема | LM317T |
| Максимальное входное напряжение, В | 40 |
| Максимальное выходное напряжение, В | 37 |
| Максимальное значение выходного тока, А | 1,5 |
| Частота преобразования, МГц | 100 |
| Максимальная мощность, Вт | 20 |
| Рабочая температура, °C | 0 ... 125 |
| Размеры модуля, мм | 35 х 16 |
Характеристики
| Основні атрибути | |
|---|---|
| Тип | Модуль |
Інформація для замовлення
- Ціна: 45 ₴
